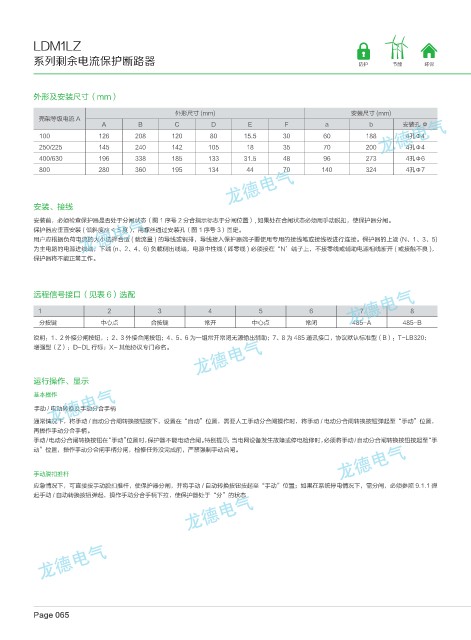

LDM1LZ
系列剩余电流保护断路器 防护 节能 环保
外形及安装尺寸（mm）
外形尺寸 (mm) 安装尺寸 (mm)
壳架等级电流 A
A B C D E F a b 安装孔 Φ
100 126 208 120 80 15.5 30 60 188 4孔Φ4
250/225 145 240 142 105 18 35 70 200 4孔Φ4
400/630 196 338 185 133 31.5 48 96 273 4孔Φ6
800 280 360 195 134 44 70 140 324 4孔Φ7
安装、接线
安装前，必须检查保护器是否处于分闸状态（图 1 序号 2 分合指示标志于分闸位置）, 如果处在合闸状态必须用手动脱扣，使保护器分闸。
保护器应垂直安装 ( 倾斜度应＜ 5 度 )，用螺丝通过安装孔（图 1 序号 3）固定。
用户应根据负荷电流的大小选择合适 ( 载流量 ) 的导线或铜排，导线接入保护器端子要使用专用的接线笔或接线板进行连接。保护器的上端 (N、1、3、5)
为主电路的电源进线端，下端 (n、2、4、6) 负载侧出线端，电源中性线 ( 即零线 ) 必须接在“N’端子上，不接零线或辅助电源相线断开 ( 或接触不良 )，
保护器将不能正常工作。
远程信号接口（见表 6）选配
1 2 3 4 5 6 7 8
分按键 中心点 合按键 常开 中心点 常闭 485-A 485-B
说明：1、2 外接分闸按钮，；2、3 外接合闸按钮；4、5、6 为一组常开常闭无源输出辅助；7、8 为 485 通讯接口，协议默认标准型（B）：T-LB320；
增强型（Z）：D-DL 行标；X- 其他协议专门命名。
运行操作、显示
基本操作
手动 / 电动转换及手动分合手柄
通常情况下，将手动 / 自动分合闸转换按钮按下，设置在“自动”位置，需要人工手动分合闸操作时，将手动 / 电动分合闸转换按钮弹起至“手动”位置，
再操作手动分合手柄。
手动/电动分合闸转换按钮在“手动”位置时，保护器不能电动合闸。特别提示：当电网设备发生故障或停电检修时，必须将手动/自动分合闸转换按钮按起至“手
动”位置，操作手动分合闸手柄分闸，检修任务没完成前，严禁强制手动合闸。
手动脱扣推杆
应急情况下，可直接按手动脱扣推杆，使保护器分闸，并将手动 / 自动转换按钮按起至“手动”位置；如果在系统停电情况下，需分闸，必须参照 9.1.1 弹
起手动 / 自动转换按钮弹起，操作手动分合手柄下拉，使保护器处于“分”的状态
