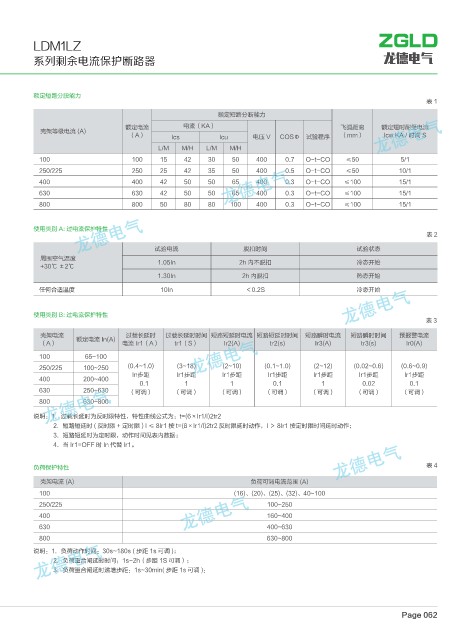

LDM1LZ
系列剩余电流保护断路器 龙德电气
额定短路分段能力
表1
额定短路分断能力
额定电流 电流(KA) 飞弧距离 额定短时耐受电流
壳架等级电流 (A)
(A) Ics Icu 电压 V COSΦ 试验程序 (mm) Icw KA / 时间 S
L/M M/H L/M M/H
100 100 15 42 30 50 400 0.7 O-t-CO ≤50 5/1
250/225 250 25 42 35 50 400 0.5 O-t-CO ≤50 10/1
400 400 42 50 50 65 400 0.3 O-t-CO ≤100 15/1
630 630 42 50 50 65 400 0.3 O-t-CO ≤100 15/1
800 800 50 80 80 100 400 0.3 O-t-CO ≤100 15/1
使用类别 A: 过电流保护特性
表2
试验电流 脱扣时间 试验状态
周围空气温度 1.05In 2h 内不脱扣 冷态开始
+30℃ ±2℃
1.30In 2h 内脱扣 热态开始
任何合适温度 10In <0.2S 冷态开始
使用类别 B: 过电流保护特性
表3
壳架电流 额定电流 In(A) 过载长延时 过载长延时时间 短路短延时电流 短路短延时时间 短路瞬时电流 短路瞬时时间 预报警电流
(A) 电流 Ir1(A) tr1(S) Ir2(A) tr2(s) Ir3(A) tr3(s) Ir0(A)
100 65~100
250/225 100~250 (0.4~1.0) (3~18) (2~10) (0.1~1.0) (2~12) (0.02~0.6) (0.6~0.9)
In步距 Ir1步距 Ir1步距 Ir1步距 Ir1步距 Ir1步距 Ir1步距
400 200~400
0.1 1 1 0.1 1 0.02 0.1
630 250~630 (可调) (可调) (可调) (可调) (可调) (可调) (可调)
800 630~800
说明:1.过载长延时为反时限特性,特性曲线公式为:t=(6×Ir1/I)2tr2
2.短路短延时 ( 反时限 + 定时限 ) I ≤ 8Ir1 按 t=(8×Ir1/I)2tr2 反时限延时动作,I > 8Ir1 按定时限时间延时动作;
3.短路短延时为定时限,动作时间见表内数据;
4.当 Ir1=OFF 时 In 代替 Ir1。
负荷保护特性 表4
壳架电流 (A) 负荷可调电流范围 (A)
100 (16)、(20)、(25)、(32)、40~100
250/225 100~250
400 160~400
630 400~630
800 630~800
说明:1.负荷动作时间:30s~180s ( 步距 1s 可调 );
2.负荷重合闸延时时间:1s~2h(步距 1S 可调);
3.负荷重合闸延时递增步距:1s~30min( 步距 1s 可调 ):
