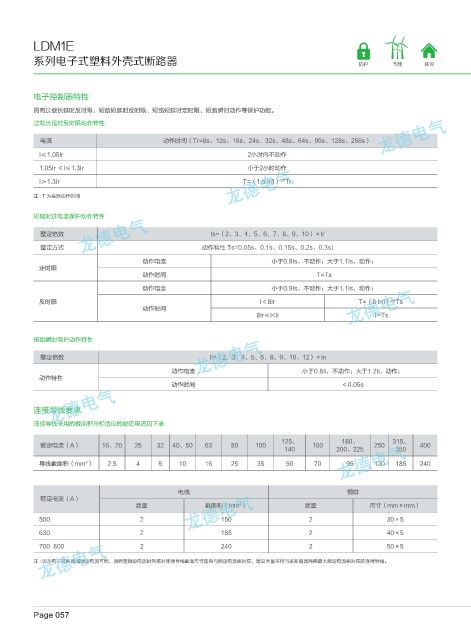

LDM1E

系列电子式塑料外壳式断路器 防护 节能 环保

电子控制器特性
具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时动作等保护功能。
过载长延时反时限动作特性

电流 动作时间（Tr=8s、12s、16s、24s、32s、48s、64s、96s、128s、256s）
I≤1.05Ir 2小时内不动作
1.05Ir ＜I≤1.3Ir 小于2小时动作
2
I≥1.3Ir T=（1.5 Ir/I） *Tr
注 : T 为实际动作时间

短延时过电流保护动作特性
整定倍数 Is=（2、3、4、5、6、7、8、9、10）×Ir
整定方式 动作特性 Ts=0.05s、0.1s、0.15s、0.2s、0.3s)

动作电流 小于0.9Is，不动作；大于1.1Is，动作；
定时限
动作时间 T=Ts
动作电流 小于0.9Is，不动作；大于1.1Is，动作；
2
反时限 I＜8Ir T=（8 Ir/I） *Ts
动作时间
8Ir≤I<Ii T=Ts

短路瞬时保护动作特性

整定倍数 Ii=（2、3、4、5、6、8、9、10、12）×In
动作电流 小于0.8Ii，不动作；大于1.2Ii，动作；
动作特性
动作时间 ＜0.05s

连接导线要求
连接导线采用的截面积与相适应的额定电流见下表

125、 180、 315、
额定电流（A） 16、20 25 32 40、50 63 80 100 160 250 400
140 200、225 350
导线截面积（mm ） 2.5 4 6 10 16 25 35 50 70 95 120 185 240
2

电缆 铜排
额定电流（A）
2
数量 截面积（mm ） 数量 尺寸（mm×mm）
500 2 150 2 30×5

630 2 185 2 40×5
700 800 2 240 2 50×5
注 : 因为电子式断路器额定电流可调，请调整额定电流时先核对连接导线截面尺寸是否与额定电流相对应，建议尽量采用与该断路器壳架最大额定电流相对应的连接导线。
