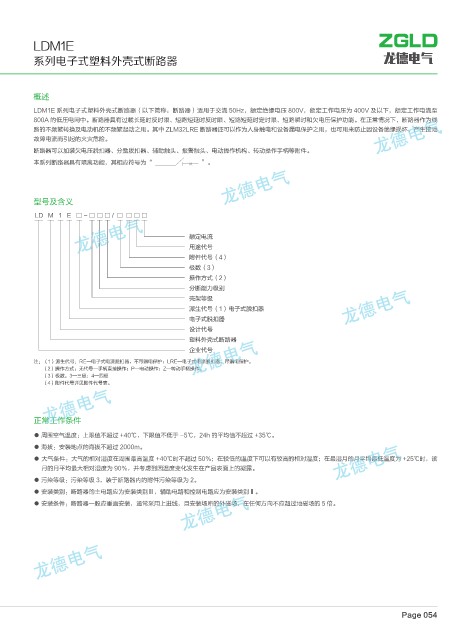

P. 63
LDM1E
系列电子式塑料外壳式断路器 龙德电气
概述
LDM1E 系列电子式塑料外壳式断路器（以下简称：断路器）适用于交流 50Hz，额定绝缘电压 800V，额定工作电压为 400V 及以下，额定工作电流至
800A 的低压电网中。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能。在正常情况下，断路器作为线
路的不频繁转换及电动机的不频繁起动之用。其中 ZLM32LRE 断路器还可以作为人身触电和设备漏电保护之用，也可用来防止因设备绝缘损坏，产生接地
故障电流而引起的火灾危险。
断路器可以加装欠电压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构、转动操作手柄等附件。
本系列断路器具有隔离功能，其相应符号为“ ”。
型号及含义
LD M 1 E □ - □ □ □ / □ □ □ □
额定电流
用途代号
附件代号（4）
极数（3）
操作方式（2）
分断能力级别
壳架等级
派生代号（1）电子式脱扣器
电子式脱扣器
设计代号
塑料外壳式断路器
企业代号
注：（1）派生代号：RE—电子式电流脱扣器，不带漏电保护；LRE—电子式电流脱扣器，带漏电保护。
（2）操作方式：无代号—手柄直接操作；P—电动操作；Z—转动手柄操作。
（3）极数：3—三极；4—四极
（4）附件代号详见附件代号表。
正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 的平均值不超过 +35℃。
● 海拔：安装地点的海拔不超过 2000m。
● 大气条件：大气的相对湿度在周围最高温度 +40℃时不超过 50％；在较低的温度下可以有较高的相对湿度；在最湿月的月平均最低温度为 +25℃时，该
月的月平均最大相对湿度为 90％，并考虑到因温度变化发生在产品表面上的凝露。
● 污染等级：污染等级 3，装于断路器内的附件污染等级为 2。
● 安装类别：断路器的主电路应为安装类别Ⅲ，辅助电路和控制电路应为安装类别Ⅱ。
● 安装条件：断路器一般应垂直安装，通常采用上进线，且安装场所的外磁场，在任何方向不应超过地磁场的 5 倍。
