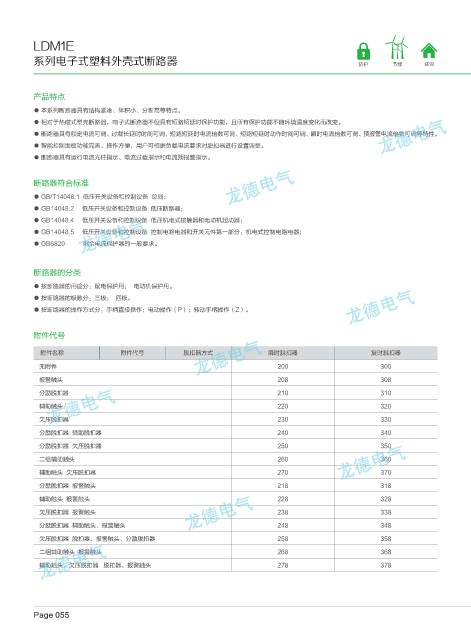

LDM1E
系列电子式塑料外壳式断路器 防护 节能 环保
产品特点
● 本系列断路器具有结构紧凑、体积小、分断高等特点。
● 相对于热磁式塑壳断路器，电子式断路器不但具有短路短延时保护功能，且所有保护功能不随环境温度变化而改变。
● 断路器具有额定电流可调、过载长延时时间可调、短路短延时电流倍数可调、短路短延时动作时间可调、瞬时电流倍数可调、预报警电流倍数可调等特性。
● 智能控制面板功能完善、操作方便，用户可根据负载电流要求对脱扣器进行设置调整。
● 断路器具有运行电流光柱指示、电流过载指示和电流预报警指示。
断路器符合标准
● GB/T14048.1 低压开关设备和控制设备 总则；
● GB14048.2 低压开关设备和控制设备 低压断路器；
● GB14048.4 低压开关设备和控制设备 低压机电式接触器和电动机起动器；
● GB14048.5 低压开关设备和控制设备 控制电路电器和开关元件第一部分：机电式控制电路电器；
● GB6829 剩余电流保护器的一般要求。
断路器的分类
● 按断路器的用途分：配电保护用； 电动机保护用。
● 按断路器的极数分：三极； 四极。
● 按断路器的操作方式分：手柄直接操作；电动操作（P）；转动手柄操作（Z）。
附件代号
附件名称 附件代号 脱扣器方式 瞬时脱扣器 复时脱扣器
无附件 200 300
报警触头 208 308
分励脱扣器 210 310
辅助触头 220 320
欠压脱扣器 230 330
分励脱扣器 辅助脱扣器 240 340
分励脱扣器 欠压脱扣器 250 350
二组辅助触头 260 360
辅助触头 欠压脱扣器 270 370
分励脱扣器 报警触头 218 318
辅助触头 报警触头 228 328
欠压脱扣器 报警触头 238 338
分励脱扣器 辅助触头、报警触头 248 348
欠压脱扣器 脱扣器、报警触头、分励脱扣器 258 358
二组辅助触头 报警触头 268 368
辅助触头、欠压脱扣器 脱扣器、报警触头 278 378
Page 055
