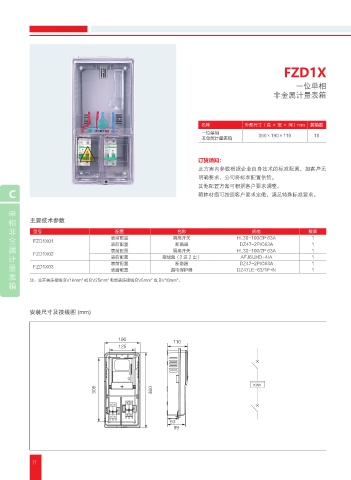

FZD1X

一位单相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
一位单相
非金属计量表箱 360×190×110 18

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
C 箱体材质可按照客户要求定做，满足特殊标准要求。

单
相 主要技术参数
非 型号 配置 名称 规格 数量
金 FZD1X01 表前配置 隔离开关 HL30-100/2P 63A 1 1
表后配置
断路器
DZ47-2P/C63A
属 表前配置 隔离开关 HL30-100/2P 63A 1
计 FZD1X02 表后配置 接线盒（2 进 2 出） AFJ6/JHD-4/A 1
断路器
DZ47-2P/C63A
量 FZD1X03 表前配置 漏电保护器 DZ47LE-63/1P+N 1 1
表后配置
表 注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
2
2
2
箱
安装尺寸及接线图 (mm)

,8I
,8I

11
