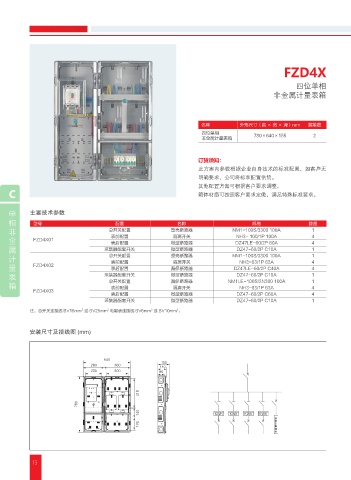

FZD4X

四位单相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
四位单相
非金属计量表箱 780×640×155 2

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
C 箱体材质可按照客户要求定做，满足特殊标准要求。

单 主要技术参数
相 型号 配置 名称 规格 数量
非 总开关配置 塑壳断路器 NM1-100S/3300 100A 1
隔离开关
NH3- 100/1P 100A
金 FZD4X01 表前配置 微型断路器 DZ47LE-60/2P 60A 4
表后配置
4
属 采集器配套开关 微型断路器 DZ47-60/2P C10A 1
计 总开关配置 塑壳断路器 NM1-100S/3300 100A 1
4
隔离开关
NH3-63/1P 63A
表前配置
量 FZD4X02 表后配置 漏保断路器 DZ47LE-60/2P C40A 4
表 采集器配套开关 微型断路器 DZ47-60/2P C10A 1
箱 总开关配置 漏保断路器 NM1LE-100S/3N300 100A 1
隔离开关
NH3-63/1P 63A
表前配置
4
FZD4X03
表后配置 微型断路器 DZ47-60/2P C60A 4
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I
䶰
⪅
䛳 䯲
ஔ
ѹ
