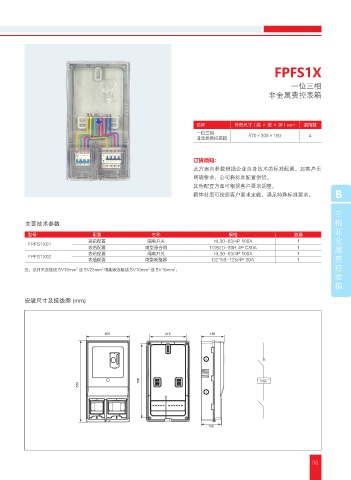

P. 13
FPFS1X
一位三相
非金属费控表箱
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
一位三相
非金属费控表箱 570×305×160 4
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 B
三
主要技术参数 相
非
型号 配置 名称 规格 数量
表前配置 隔离开关 HL30-63/4P 100A 1 金
FPFS1X01
表后配置 微型重合闸 TGB2D-80R 4P C80A 1 属
表前配置 隔离开关 HL30-63/4P 100A 1
FPFS1X02 费
表后配置 微型断路器 DZ158-125/4P 80A 1
控
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
表
箱
安装尺寸及接线图 (mm)
305 210 160
500 ,8I
570
140
06
