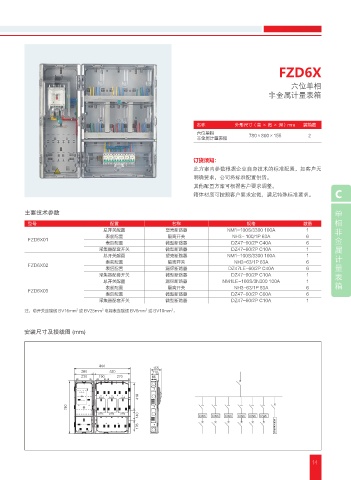

Page 21 - 广东立德电气有限公司

FZD6X

六位单相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
六位单相
非金属计量表箱 780×800×155 2

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 C

主要技术参数 单

型号 配置 名称 规格 数量 相
总开关配置 塑壳断路器 NM1-100S/3300 100A 1 非
表前配置 隔离开关 NH3- 100/1P 63A 6
FZD6X01 金
表后配置 微型断路器 DZ47-60/2P C40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1 属
总开关配置 塑壳断路器 NM1-100S/3300 100A 1 计
表前配置 隔离开关 NH3-63/1P 63A 6
FZD6X02 量
表后配置 漏保断路器 DZ47LE-60/2P C40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1 表
总开关配置 漏保断路器 NM1LE-100S/3N300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6 箱
FZD6X03
表后配置 微型断路器 DZ47-60/2P C60A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I
䶰
⪅
䛳 䯲
ѹ ஔ

14
