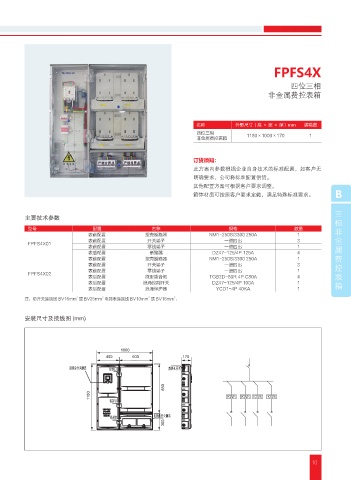

FPFS4X

四位三相
非金属费控表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
四位三相
非金属费控表箱 1180×1000×170 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 B

三
主要技术参数
相
型号 配置 名称 规格 数量 非
表前配置 塑壳断路器 NM1-250S/3300 250A 1
表前配置 开关端子 一进四出 3 金
FPFS4X01
表前配置 零线端子 一进四出 1 属
表后配置 断路器 DZ47-125/4P 125A 4
表前配置 塑壳断路器 NM1-250S/3300 250A 1 费
表前配置 开关端子 一进四出 3 控
表前配置 零线端子 一进四出 1
FPFS4X02
表后配置 微型重合闸 TGB2D-80R 4P C80A 4 表
表后配置 浪涌控制开关 DZ47-125/4P 100A 1 箱
表后配置 浪涌保护器 YCD1-4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)

1000
400 600 170

䔇㏫ᕧᐬڟ㔧Ⰲ 䧱ᄭ䦵 ᪏☙ႀᐬڟ

880
1180 ,8I ,8I ,8I ,8I
䧱ᄭ䦵

䧱ᄭ䦵 ܦ㏫ᕧᐬڟ㔧Ⰲ
300

10
