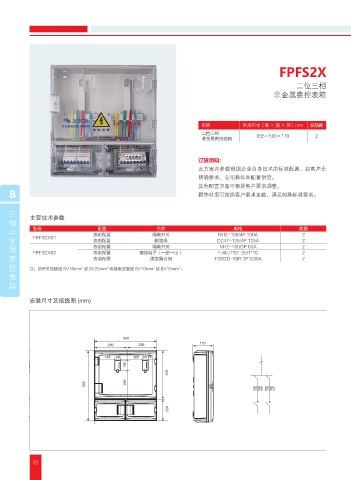

FPFS2X
二位三相
非金属费控表箱
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
二位三相 655×580×170 2
非金属费控表箱
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
B 箱体材质可按照客户要求定做，满足特殊标准要求。
三 主要技术参数
相
配置
规格
名称
非 型号 表前配置 隔离开关 NH2-100/4P 100A 数量
2
金 FPFS2X01 表后配置 断路器 DZ47-125/4P 125A 2
隔离开关
NH2-100/3P 63A
属 FPFS2X02 表前配置 接线端子（一进一出） FJ6/JTS2-35/1*10 2 2
表前配置
费 表后配置 微型重合闸 TGB2D-80R 2P C80A 2
控 注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
2
2
2
表
箱
安装尺寸及接线图 (mm)
580
290 290 170
185 60 200 60 75
100
455
655 260
,8I ,8I
200
09
