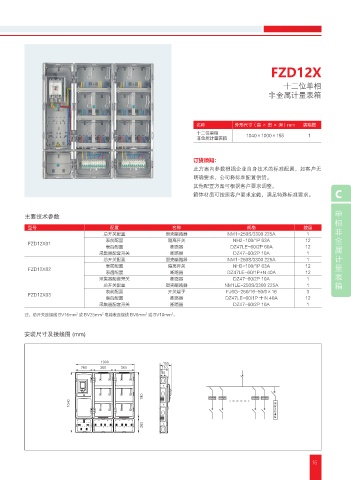

FZD12X

十二位单相
非金属计量表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
十二位单相
非金属计量表箱 1040×1000×155 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 C

单
主要技术参数
相
型号 配置 名称 规格 数量 非
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH2-100/1P 63A 12 金
FZD12X01
表后配置 断路器 DZ47LE-60/2P 60A 12 属
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1-250S/3300 225A 1 计
表前配置 隔离开关 NH3-100/1P 63A 12 量
FZD12X02
表后配置 断路器 DZ47LE-60/1P+N 40A 12 表
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1LE-250S/3300 225A 1 箱
表前配置 开关端子 FJ6G-250/16-50/6×16 3
FZD12X03
表后配置 断路器 DZ47LE-60/1P 十 N 40A 12
采集器配套开关 断路器 DZ47-60/2P 10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I 䶰
⪅

䛳
,8I ,8I ,8I ,8I ,8I ,8I
䯲
ஔ
ѹ

16
