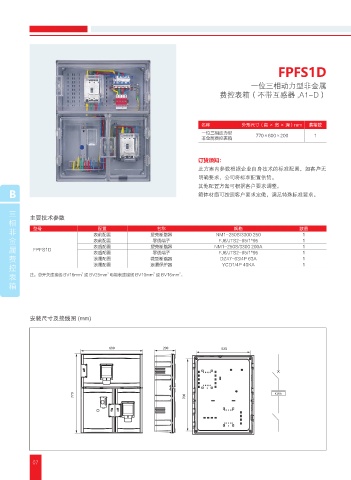

FPFS1D
一位三相动力型非金属
费控表箱（不带互感器 ,A1-D）
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
一位三相动力型
非金属费控表箱 770×600×200 1
订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
B 箱体材质可按照客户要求定做，满足特殊标准要求。
三 主要技术参数
相
配置
名称
规格
非 型号 表前配置 塑壳断路器 NM1-250S/3300 250 数量
1
金 表前配置 零线端子 FJ6/JTS2-95/1*95 1
属 FPFS1D 表后配置 塑壳断路器 NM1-250S/3300 200A 1
表后配置
1
零线端子
FJ6/JTS2-95/1*95
费 浪涌配置 微型断路器 DZ47-63/4P 63A 1
控 浪涌配置 浪涌保护器 YCD1/4P 40KA 1
表 注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
2
2
2
箱
安装尺寸及接线图 (mm)
600 200 520
770 700 ,8I
07
