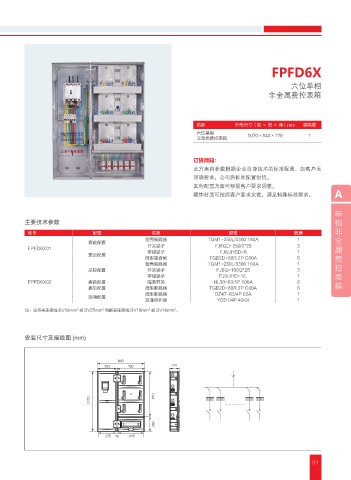

FPFD6X

六位单相
非金属费控表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
六位单相
非金属费控表箱 1070×840×170 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 A

单
主要技术参数 相

型号 配置 名称 规格 数量 非
塑壳断路器 TGM1-250L/3300 160A 1 金
表前配置
FPFD6X01 开关端子 FJ6GD-250/2*25 3 属
表后配置 零线端子 FJ6/JHSD-6 1
微型重合闸 TGB2D-80R 2P C80A 6 费
塑壳断路器 TGM1-250L/3300 160A 1 控
总控配置 开关端子 FJ6G-100/2*25 3
零线端子 FJ6/JHD-1/L 1 表
FPFD6X02 表前配置 隔离开关 HL30-63/1P 100A 6 箱
表后配置 微型断路器 TGB2D-80R 2P C80A 6
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

04
