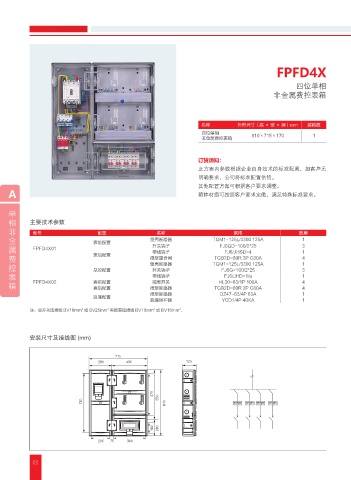

FPFD4X

四位单相
非金属费控表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
四位单相
非金属费控表箱 810×715×170 1

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
A 箱体材质可按照客户要求定做，满足特殊标准要求。

单
相 主要技术参数
非 型号 配置 名称 规格 数量
金 表前配置 塑壳断路器 TGM1-125L/3300 125A 1
属 FPFD4X01 开关端子 FJ6GD-100/2*25 3 1
零线端子
FJ6/JHSD-4
费 表后配置 微型重合闸 TGB2D-80R 2P C80A 4
控 总控配置 塑壳断路器 TGM1-125L/3300 125A 1 3
开关端子
FJ6G-100/2*25
表 零线端子 FJ6/JHD-1/a 1
HL30-63/1P 100A
隔离开关
箱 FPFD4X02 表前配置 微型断路器 TGB2D-80R 2P C80A 4 4
表后配置
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

03
