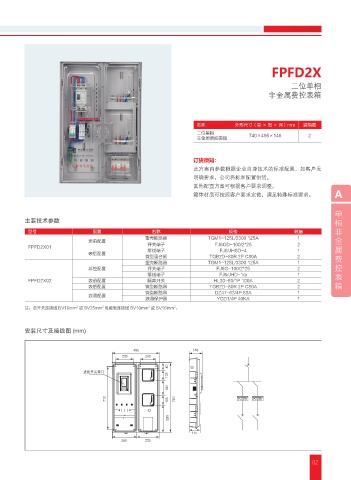

Page 9 - 广东立德电气有限公司

FPFD2X

二位单相
非金属费控表箱

名称 外形尺寸（高 × 宽 × 深）mm 装箱数
二位单相
非金属费控表箱 740×495×146 2

订货须知：
此方案内参数根据企业自身技术的标准配置，如客户无
明确要求，公司将标准配置供货。
其他配置方案可根据客户要求调整。
箱体材质可按照客户要求定做，满足特殊标准要求。 A

单
主要技术参数 相
非
型号 配置 名称 规格 数量
塑壳断路器 TGM1-125L/3300 125A 1
表前配置 金
FPFD2X01 开关端子 FJ6GD-100/2*25 2 属
零线端子 FJ6/JHSD-4 1
表后配置
微型重合闸 TGB2D-80R 2P C80A 2 费
塑壳断路器 TGM1-125L/3300 125A 1
总控配置 开关端子 FJ6G-100/2*25 2 控
零线端子 FJ6/JHD-1/a 1 表
FPFD2X02 表前配置 隔离开关 HL30-63/1P 100A 2
表后配置 微型断路器 TGB2D-80R 2P C80A 2 箱
微型断路器 DZ47-63/4P 63A 1
浪涌配置
浪涌保护器 YCD1/4P 40KA 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
安装尺寸及接线图 (mm)

䔇㏫ᐬڟა䬔

,8I ,8I
