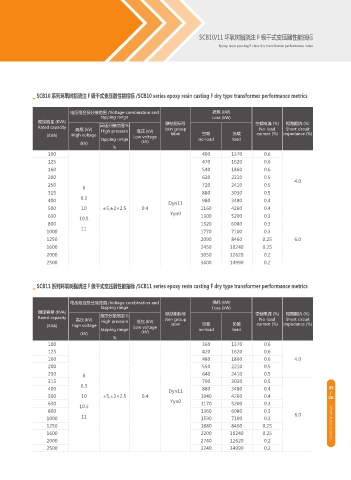

SCB10/11 环氧树脂浇注 F 级干式变压器性能指标
Epoxy resin pouring F class dry transformer performance index

▁ SCB10 系列环氧树脂浇注 F 级干式变压器性能指标 /SCB10 series epoxy resin casting F dry type transformer performance metrics

电压组合及分接范围 /Voltage combination and 损耗 (kW)
tapping range Loss (kW)
额定容量 (KVA) 联结组标号 空载电流 (%) 短路阻抗 (%)
Rated capacity 高压分接范围 %
高压 (kV) High pressure 低压 (kV) Join group No-load Short circuit
(KVA) High voltage Low voltage label 空载 负载 current (%) impedance (%)
tapping range no-load load
(kV) (kV)
%
100 400 1370 0.6
125 470 1620 0.6
160 540 1860 0.6
200 620 2210 0.5 4.0
250 6 720 2410 0.5
315 880 3030 0.5
400 6.3 Dyn11 980 3480 0.4
500 10 ±5,±2×2.5 0.4 1160 4260 0.4
630 10.5 Yyn0 1300 5200 0.3
800 1520 6080 0.3
1000 11 1770 7100 0.3
1250 2090 8460 0.25 6.0
1600 2450 10240 0.25
2000 3050 12620 0.2
2500 3600 14990 0.2

▁ SCB11 系列环氧树脂浇注 F 级干式变压器性能指标 /SCB11 series epoxy resin casting F dry type transformer performance metrics

电压组合及分接范围 /Voltage combination and 损耗 (kW)
tapping range Loss (kW)
额定容量 (KVA) 联结组标号 空载电流 (%) 短路阻抗 (%)
Rated capacity 高压分接范围 %
高压 (kV) High pressure 低压 (kV) Join group No-load Short circuit
(KVA) High voltage Low voltage label 空载 负载 current (%) impedance (%)
tapping range no-load load
(kV) (kV)
%
100 360 1370 0.6
125 420 1620 0.6
160 480 1860 0.6 4.0
200 550 2210 0.5
250 6 640 2410 0.5
315 790 3030 0.5
400 6.3 Dyn11 880 3480 0.4 55
/
500 10 ±5,±2×2.5 0.4 1040 4260 0.4 56
630 10.5 Yyn0 1170 5200 0.3
800 1360 6080 0.3 6.0
1000 11 1590 7100 0.3
1250 1880 8460 0.25 WWW.JIUKO.COM.CN
1600 2200 10240 0.25
2000 2740 12620 0.2
2500 3240 14990 0.2
