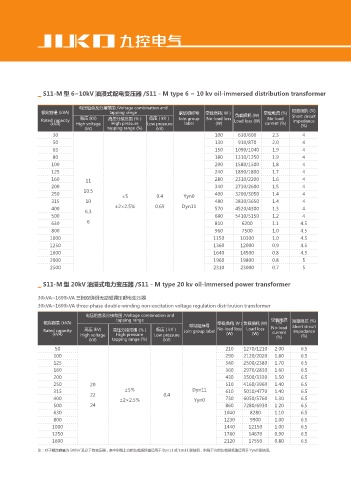

▁ S11-M 型 6~10kV 油浸式配电变压器 /S11 - M type 6 ~ 10 kv oil-immersed distribution transformer

电压组合及分接范围 /Voltage combination and
额定容量 (kVA) tapping range 联结组标号 空载损耗（W） 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
Short circuit
Rated capacity 高压 (kV) 高压分接范围 (％ ) 低压（kV） Join group No-load loss Load loss (W) No-load impedance
(kVA) High voltage High pressure Low pressure label (W) current (%) (%)
(kV) tapping range (%) (kV)
30 100 630/600 2.3 4
50 130 910/870 2.0 4
63 150 1090/1040 1.9 4
80 180 1310/1250 1.9 4
100 200 1580/1500 1.8 4
125 240 1890/1800 1.7 4
160 11 280 2310/2200 1.6 4
200 340 2730/2600 1.5 4
250 10.5 ±5 0.4 Yyn0 400 3200/3050 1.4 4
315 10 480 3830/3650 1.4 4
400 6.3 ±2×2.5% 0.69 Dyn11 570 4520/4300 1.3 4
500 680 5410/5150 1.2 4
630 6 810 6200 1.1 4.5
800 960 7500 1.0 4.5
1000 1150 10300 1.0 4.5
1250 1360 12000 0.9 4.5
1600 1640 14500 0.8 4.5
2000 1960 19800 0.8 5
2500 2310 23000 0.7 5

▁ S11-M 型 20kV 油浸式电力变压器 /S11 - M type 20 kv oil-immersed power transformer

30kVA~1600kVA 三相双绕组无励磁调压配电变压器
30kVA~1600kVA three-phase double-winding non-excitation voltage regulation distribution transformer
电压组合及分接范围 /Voltage combination and
tapping range 空载电流 短路阻抗 (%)
额定容量 (kVA) 联结组标号 空载损耗（W）负载损耗 (W) (%) Short circuit
Rated capacity 高压 (kV) 高压分接范围 (％ ) 低压（kV） Join group label No-load loss Load loss No-load impedance
current
(kVA) High voltage High pressure Low pressure (W) (W) (%) (%)
(kV) tapping range (%) (kV)
50 210 1270/1210 2.00 6.5
100 290 2120/2020 1.80 6.5
125 340 2500/2380 1.70 6.5
160 360 2970/2830 1.60 6.5
200 430 3500/3330 1.50 6.5
250 20 510 4160/3960 1.40 6.5
315 22 ±5% 0.4 Dyn11 610 5010/4770 1.40 6.5 51
400 ±2×2.5% Yyn0 730 6050/5760 1.30 6.5
500 24 860 7280/6930 1.20 6.5
630 1040 8280 1.10 6.5
800 1230 9900 1.00 6.5
1000 1440 12150 1.00 6.5
1250 1760 14670 0.90 6.5
1600 2120 17550 0.80 6.5
注：对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。
