P. 56

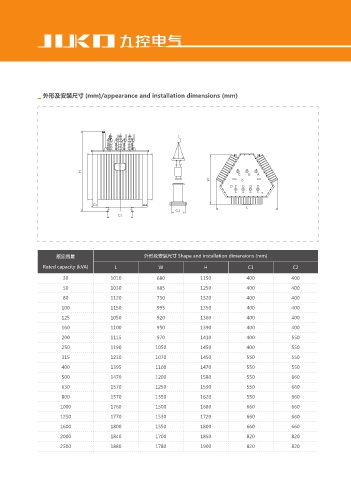

▁ 外形及安装尺寸 (mm)/appearance and installation dimensions (mm)
)
$ # "
8
D C 2 0
-
$
$
额定容量 外形及安装尺寸 Shape and installation dimensions (mm)
Rated capacity (kVA) L W H C1 C2
30 1010 680 1150 400 400
50 1030 685 1250 400 400
80 1120 730 1320 400 400
100 1150 995 1350 400 400
125 1050 920 1360 400 400
160 1100 950 1390 400 400
200 1115 970 1410 400 550
250 1190 1050 1450 400 550
315 1230 1070 1450 550 550
400 1395 1100 1470 550 550
500 1470 1200 1580 550 660
630 1570 1250 1590 550 660 47
800 1570 1350 1620 550 660
1000 1760 1500 1680 660 660
1250 1770 1530 1720 660 660
1600 1800 1550 1800 660 660
2000 1840 1700 1850 820 820
2500 1880 1780 1900 820 820
