S11 油浸式配电变压器
Oil-immersed distribution transformers

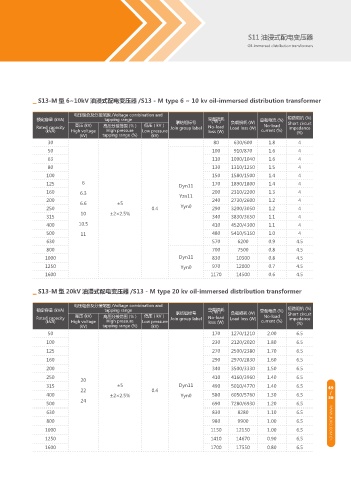

▁ S13-M 型 6~10kV 油浸式配电变压器 /S13 - M type 6 ~ 10 kv oil-immersed distribution transformer

电压组合及分接范围 /Voltage combination and
额定容量 (kVA) tapping range 联结组标号 空载损耗 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
（W）
Short circuit
Rated capacity 高压 (kV) 高压分接范围 (％ ) 低压（kV） Join group label No-load Load loss (W) No-load impedance
(kVA) High voltage High pressure Low pressure loss (W) current (%) (%)
(kV) tapping range (%) (kV)
30 80 630/600 1.8 4
50 100 910/870 1.6 4
63 110 1090/1040 1.6 4
80 130 1310/1250 1.5 4
100 150 1580/1500 1.4 4
125 6 Dyn11 170 1890/1800 1.4 4
160 6.3 Yzn11 200 2310/2200 1.3 4
200 240 2730/2600 1.2 4
6.6 ±5
250 0.4 Yyn0 290 3200/3050 1.2 4
10 ±2×2.5%
315 340 3830/3650 1.1 4
400 10.5 410 4520/4300 1.1 4
500 11 480 5410/5150 1.0 4
630 570 6200 0.9 4.5
800 700 7500 0.8 4.5
1000 Dyn11 830 10300 0.8 4.5
1250 Yyn0 970 12000 0.7 4.5
1600 1170 14500 0.6 4.5

▁ S13-M 型 20kV 油浸式配电变压器 /S13 - M type 20 kv oil-immersed distribution transformer

电压组合及分接范围 /Voltage combination and
额定容量 (kVA) tapping range 联结组标号 空载损耗 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
（W）
Short circuit
Rated capacity 高压 (kV) 高压分接范围 (％ ) 低压（kV） Join group label No-load Load loss (W) No-load impedance
(kVA) High voltage High pressure Low pressure loss (W) current (%) (%)
(kV) tapping range (%) (kV)
50 170 1270/1210 2.00 6.5
100 230 2120/2020 1.80 6.5
125 270 2500/2380 1.70 6.5
160 290 2970/2830 1.60 6.5
200 340 3500/3330 1.50 6.5
250 410 4160/3960 1.40 6.5
20
315 ±5 Dyn11 490 5010/4770 1.40 6.5 49
22 0.4
/
400 ±2×2.5% Yyn0 580 6050/5760 1.30 6.5 50
24
500 690 7280/6930 1.20 6.5
630 830 8280 1.10 6.5
800 980 9900 1.00 6.5 WWW.JIUKO.COM.CN
1000 1150 12150 1.00 6.5
1250 1410 14670 0.90 6.5
1600 1700 17550 0.80 6.5
