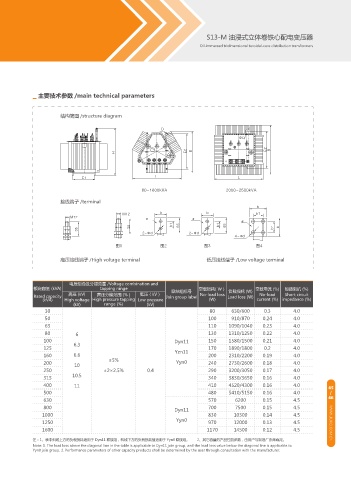

S13-M 油浸式立体卷铁心配电变压器
Oil-immersed tridimensional toroidal-core distribution transformers

▁ 主要技术参数 /main technical parameters

结构简图 /structure diagram

%
Ÿ%

& # & #
)

& - -
_ L7" _ L7"

接线端子 /terminal
C
. C C C
. ´ ´
´
C C C C

E Ÿ E Ÿ
E Ÿ
ప ప ప ప
高压接线端子 /High voltage terminal 低压接线端子 /Low voltage terminal

电压组合及分接范围 /Voltage combination and
额定容量 (kVA) tapping range 联结组标号 空载损耗（W） 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
高压 (kV) 高压分接范围 (％ ) 低压（kV） No-load loss No-load Short circuit
Rated capacity Join group label Load loss (W)
(kVA) High voltage High pressure tapping Low pressure (W) current (%) impedance (%)
(kV) range (%) (kV)
30 80 630/600 0.3 4.0
50 100 910/870 0.24 4.0
63 110 1090/1040 0.23 4.0
80 6 130 1310/1250 0.22 4.0
100 Dyn11 150 1580/1500 0.21 4.0
125 6.3 Yzn11 170 1890/1800 0.2 4.0
160 6.6 200 2310/2200 0.19 4.0
200 10 ±5% Yyn0 240 2730/2600 0.18 4.0
250 ±2×2.5% 0.4 290 3200/3050 0.17 4.0
315 10.5 340 3830/3650 0.16 4.0
400 11 410 4520/4300 0.16 4.0 45
500 480 5410/5150 0.16 4.0 /
630 570 6200 0.15 4.5 46
800 Dyn11 700 7500 0.15 4.5
1000 830 10300 0.14 4.5
1250 Yyn0 970 12000 0.13 4.5 WWW.JIUKO.COM.CN
1600 1170 14500 0.12 4.5
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1. The load loss above the diagonal line in the table is applicable to Dyn11 join group, and the load loss value below the diagonal line is applicable to
Yyn0 join group. 2. Performance parameters of other capacity products shall be determined by the user through consultation with the manufacturer.
