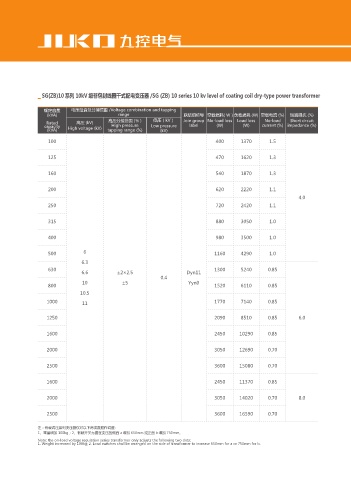

▁ SG(ZB)10 系列 10kV 级非包封线圈干式配电变压器 /SG (ZB) 10 series 10 kv level of coating coil dry-type power transformer

额定容量 电压组合及分接范围 /Voltage combination and tapping
(kVA) range 联结组标号 空载损耗（W）负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
Rated 高压 (kV) 高压分接范围 (％ ) 低压（kV） Join group No-load loss Load loss No-load Short circuit
capacity High voltage (kV) High pressure Low pressure label (W) (W) current (%) impedance (%)
(kVA) tapping range (%) (kV)
100 400 1370 1.5

125 470 1620 1.3

160 540 1870 1.3

200 620 2220 1.1
4.0
250 720 2420 1.1

315 880 3050 1.0

400 980 3500 1.0

500 6 1160 4290 1.0
6.3
630 1300 5240 0.85
6.6 ±2×2.5 Dyn11
0.4
800 10 ±5 Yyn0 1520 6110 0.85
10.5
1000 11 1770 7140 0.85

1250 2090 8510 0.85 6.0

1600 2450 10290 0.85

2000 3050 12690 0.70

2500 3600 15080 0.70

1600 2450 11370 0.85
43
2000 3050 14020 0.70 8.0

2500 3600 16590 0.70

注：有载调压系列变压器仅对以下两项数据作调整 :
1、重量增加 100kg；2、有载开关布置在变压的侧面 a 增加 650mm 或正面 b 增加 750mm。
Note: the on-load voltage regulation series transformer only adjusts the following two data:
1. Weight increased by 100kg; 2. Load switches shall be arranged on the side of transformer to increase 650mm for a or 750mm for b.
