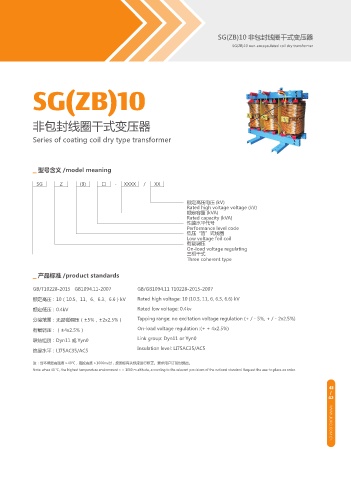

Page 51 - 九控电气科技有限公司

SG(ZB)10 非包封线圈干式变压器
SG(ZB)10 non-encapsulated coil dry transformer

SG(ZB)10

非包封线圈干式变压器

Series of coating coil dry type transformer

▁ 型号含义 /model meaning

SG Z (B) □ - XXXX / XX

额定高压电压 (kV)
Rated high voltage voltage (kV)
额定容量 (kVA)
Rated capacity (kVA)
性能水平代号
Performance level code
低压“箔”式线圈
Low voltage foil coil
有载调压
On-load voltage regulating
三相干式
Three coherent type

▁ 产品标准 /product standards

GB/T10228-2015 GB1094.11-2007 GB/GB1094.11 T10228-2015-2007

额定高压：10（10.5、11、6、6.3、6.6）kV Rated high voltage: 10 (10.5, 11, 6, 6.3, 6.6) kV
额定低压：0.4kV Rated low voltage: 0.4kv
分接范围：无励磁调压（±5%，±2x2.5%） Tapping range: no excitation voltage regulation (+ / - 5%, + / - 2x2.5%)
有载调压：（±4x2.5%） On-load voltage regulation :(+ + 4x2.5%)
联结组别：Dyn11 或 Yyn0 Link group: Dyn11 or Yyn0

绝缘水平：LI75AC35/AC5 Insulation level: LI75AC35/AC5

注：当环境最高温度 >40℃，海拔高度 >1000m 时，按国标有关规定进行修正。要求用户订货时提出。
Note: when 40 ℃ , the highest temperature environment > > 1000 m altitude, according to the relevant provisions of the national standard. Request the user to place an order.
