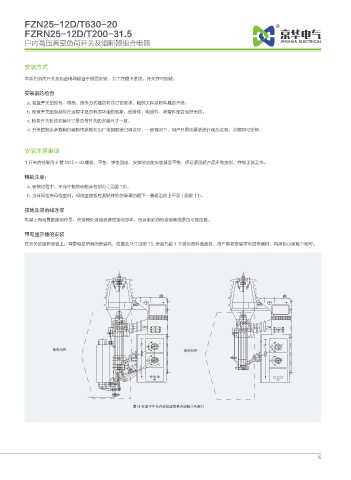

FZN25-12D/T630-20
FZRN25-12D/T200-31.5
户内高压真空负荷开关及熔断器组合电器

安装方式
本系列负荷开关及组合电器适合于侧面安装，为了方便下进线，开关亦可倒装。

安装前的检查
a. 检查开关的型号、规格、操作方式是否符合订货要求，随机文件及附件是否齐全。
b. 检查开关的各部位在运输中是否有损坏碰伤现象，绝缘件、电镀件、喷塑件是否完好无损。
c. 检查开关柜的安装尺寸是否与开关的安装尺寸一致。
d. 开关的触头参数和机械特性参数在出厂检测时就已调试好，一般情况下，用户只需按要求进行耐压试验，合格即可安装。

安装注意事项
1 开关的机架用 6 套 M12×40 螺栓、平垫、弹垫固定，安装时应使安装基面平整，保证紧固后产品不致变形，亦能正常工作。

特别注意：
a. 安装过程中，不允许抬拾动触头各部分 ( 见图 18)。
b. 当环网柜有母线室时，母线室底板应紧贴钟形绝缘罩的最下一圈裙边的上平面 ( 见图 11)。
接地及接地线连接

机架上有明显的接地符号，在接地处连接合适的接地导体，投运前必须检查接地线是否可靠连接。

带电显示器的安装
在开关的操作面板上，有带电显示器的安装孔，位置及尺寸见图 13. 安装孔被 4 个黑色塑料盖盖住，用户需要安装带电显示器时，将黑色小盖取下即可。

䄣ࠫ៘ᠪ 䄣ࠫ៘ᠪ

ప Ⴕ㷱͙̹٭䃤៘ᠪ㮆㏫ᵲڱߔ㼒๠र䘔ܲ

16
