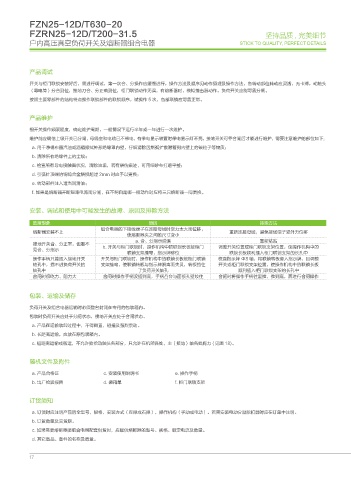

FZN25-12D/T630-20
FZRN25-12D/T200-31.5 坚持品质 , 完美细节
户内高压真空负荷开关及熔断器组合电器 STICK TO QUALITY, PERFECT DETAILS

产品调试

开关与柜门联锁安装好后，需进行调试，第一次合、分操作应缓慢进行，操作方法及顺序见动作原理及操作方法，各转动部位转动应灵活，无卡滞，动触头
（导电筒）分合到位，接地刀合、分正确到位，柜门联锁动作无误，有熔断器时，模拟撞击器动作，负荷开关应能可靠分闸。
按照主要零部件的结构特点操作联锁部件的联锁顺序，试操作 5 次，各部联锁应可靠正常。

产品维护
视开关操作频繁程度，确定维护周期，一般情况下运行半年或一年进行一次维护。
维护前应确信上级开关已分闸，母线室和电缆已不带电，有带电显示装置时带电显示灯不亮，接地开关可靠合闸后才能进行维护，需要注意维护的部位如下：
a. 用干净棉布蘸汽油或酒精擦拭钟形绝缘罩内壁，仔细清除因燃弧扩散附着到内壁上的碳粒子等物质；
b. 清除所有绝缘件上的尘埃；
c. 检查所有导电接触面状况，清除油垢，若有烧伤痕迹，可用细砂布打磨平整；
d. 引弧针顶端的铜钨合金烧损超过 2mm 时应予以更换；
e. 转动部件注入适当润滑油；
f. 如果是熔断器开断短路电流而分闸，在不明白是哪一相动作时应将三只熔断器一同更换。

安装、调试和使用中可能发生的故障、原因及排除方法

故障现象 原因 排除方法
组合电器的下接线端子在连接母线时受力太大而位移，
熔断器安装不上 重新连接母线，避免接线端子受外力位移
使熔断器夹之间的尺寸变小
a. 合、分指示脱落 重新粘贴
接地开关合、分正常，但看不 b. 开关与柜门联锁时，操作机构中的联锁长板被柜门 调整开关位置或柜门联锁支架位置，使操作机构中的
见合、分指示
联锁支架撞弯，指示牌移位 联锁长板顺利插入柜门联锁支架的长孔中
操作手柄只能插入接地开关 开关与柜门联锁时，操作机构中的联锁长板被柜门联锁 校直指示牌 Ф8 轴，将联锁转板套入指示牌，且调整
轴孔中，插不进负荷开关的 支架撞弯，使联锁转板与指示牌脱离而失灵，转板挡住 开关或柜门联锁支架位置，使操作机构中的联锁长板
轴孔中 了负荷开关轴孔 顺利插入柜门联锁支架的长孔中
合闸时很吃力、阻力大 合闸时操作手柄没插到底，手柄凸台与面板孔壁咬住 合闸时将操作手柄往里推，推到底，再进行合闸操作

包装、运输及储存

负荷开关及组合电器运输时必须整台封闭在专用的包装箱内。
包装时负荷开关应处于分闸状态，接地开关应处于合闸状态。
a. 产品在运输装卸过程中，不得倒置，碰撞及强烈震动。
b. 长距离运输，应放在原包装箱内。
c. 短距离运输或搬运，不允许抬拾动触头各部分，只允许在机架各处，主（接地）轴各处施力 ( 见图 18)。

随机文件及附件

a. 产品合格证 c. 安装使用说明书 e. 操作手柄
b. 出厂检验报告 d. 装箱单 f. 柜门联锁支架

订货须知

a. 订货时应注明产品的全型号，规格，安装方式（左操或右操），操作机构（手动或电动）。若需安装电动分励脱扣器时应在订单中注明。
b. 订货数量及交货期。
c. 如果需要熔断器随组合电器配套供货时，应提供熔断器的型号、规格、额定电流及数量。
d. 其它备品、备件的名称及数量。

17
