灭弧原理

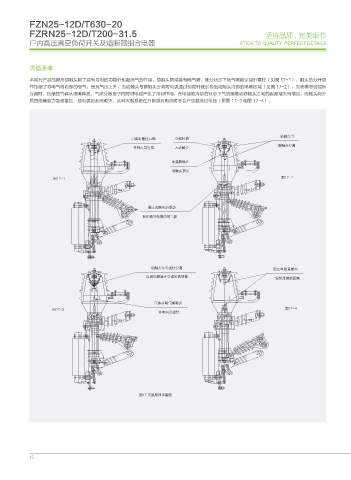

本系列产品的管形动触头除了具有导电的功能外也起喷气的作用。动触头顶端装有喷气嘴，刚分状态下喷气嘴被引弧针塞住（见图 17-1），触头的分开动
作压缩了导电气筒内部的空气，使其气压上升。当动触头与静触头分离时电弧通过引弧针被引导到动触头内部的喷嘴区域（见图 17-2）。当喷嘴与引弧针
分离时，压缩的气体从喷嘴释放，气流分散离子同时对电弧产生了冷却作用，在电弧被冷却的状态下气流随着动静触头之间的距离增大而增加，而触头间介
质的绝缘能力急速增加，则电弧因此而熄灭。这种灭弧系统在开断感应电流时不会产生截流过电压（见图 17-3 和图 17-4）。
