P. 48

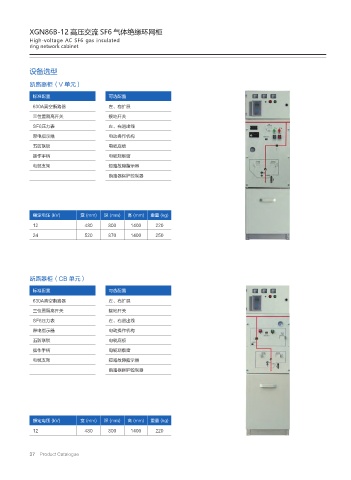

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet
设备选型
断路器柜（V 单元）
标准配置 可选配置
630A真空断路器 左、右扩展
三位置隔离开关 接地开关
SF6压力表 左、右进出线
带电指示器 电动操作机构
五防联锁 电缆底板
操作手柄 电缆观察窗
电缆支架 短路故障指示器
断路器保护控制器
额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 480 800 1400 220
24 520 870 1400 250
断路器柜（CB 单元）
标准配置 可选配置
630A真空断路器 左、右扩展
三位置隔离开关 接地开关
SF6压力表 左、右进出线
带电指示器 电动操作机构
五防联锁 电缆底板
操作手柄 电缆观察窗
电缆支架 短路故障指示器
断路器保护控制器
额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 480 800 1400 220
37 Product Catalogue
