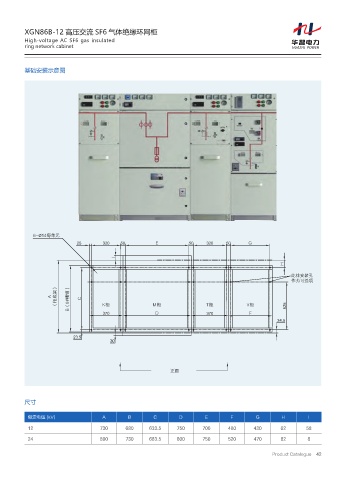

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet
基础安装示意图
Ø ࢁٯ
& (
*
)
ₐᢾႵ㷱ႀ
҈ͦछ䔵䶥
" 喋ᴈᏁ᳢喌 #喋 Ἡ䧎喌 $ ,ᴈ .ᴈ 5ᴈ 7ᴈ
% '
䲎
尺寸
额定电压 (kV) A B C D E F G H I
12 730 680 633.5 750 700 480 430 62 58
24 800 730 683.5 800 750 520 470 82 8
Product Catalogue 42
