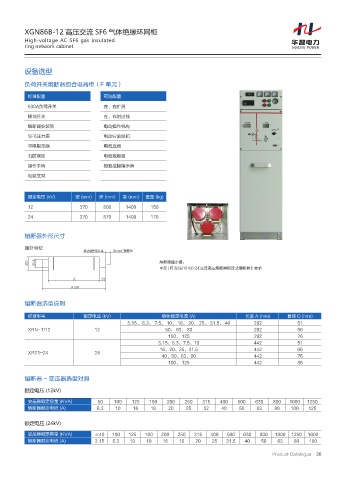

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

设备选型

负荷开关熔断器组合电器柜（F 单元）
标准配置 可选配置
630A负荷开关 左、右扩展
接地开关 左、右进出线

熔断器安装筒 电动操作机构
SF6压力表 电动分励脱扣
带电指示器 电缆底板
五防联锁 电缆观察窗
操作手柄 短路故障指示器
电缆支架

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 370 800 1400 150
24 370 870 1400 170

熔断器外形尺寸

᧊䦴➥ᒭ
᧊䦴ߔ҈ऺ䪫Ꮢ NBY ᑥㅓᐻ
0% 0 ⛀᫙ஔ᧊ܧஔ喝
͙ಷ げऴ(# ȧϐ≭倄ࢷ⛀᫙ஔ䭼≭ᐻ⛀᫙ஔȨ㺭Ⅾ

"
"

熔断器选型说明

标准型号 额定电压 (kV) 熔体额定电流 (A) 长度 A (mm) 直径 D (mm)
3.15、 6.3、 7.5、 10、 16、 20、 25、 31.5、 40 292 51
XRN-T/12 12 50、 63、 80 292 66
100、 125 292 76
3.15、6.3、7.5、10 442 51
16、20、25、31.5 442 66
XRT1-24 24
40、50、63、80 442 76
100、 125 442 86

熔断器 - 变压器选型对照
额定电压 (12kV)

变压器额定容量 (KVA) 50 100 125 160 200 250 315 400 500 630 800 1000 1250
熔断器额定电流 (A) 6.3 10 16 16 20 25 32 40 50 63 80 100 125

额定电压 (24kV)

变压器额定容量 (KVA) ≤40 100 125 160 200 250 315 400 500 630 800 1000 1250 1600
熔断器额定电流 (A) 3.15 6.3 10 10 16 16 20 25 31.5 40 50 63 80 100
