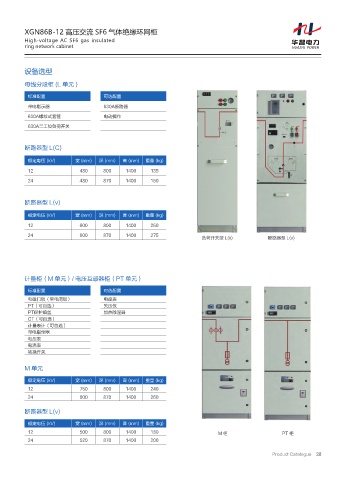

Page 49 - 重庆华智电力技术有限公司

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

设备选型

母线分段柜 (L 单元 )
标准配置 可选配置
带电指示器 630A断路器
630A螺纹式套管 电动操作

630A二工位负荷开关

断路器型 L(C)

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 480 800 1400 135
24 480 870 1400 150

断路器型 L(v)

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 600 800 1400 250
24 600 870 1400 275
负荷开关型 L(k) 断路器型 L(v)

计量柜（M 单元）/ 电压互感器柜（PT 单元）

标准配置 可选配置
电磁门锁（带电闭锁） 电度表
PT（可自选） 失压仪
PT保护熔丝 加热除湿器
CT（可自选）
计量表计（可自选）
带电指示器
电压表
电流表
转换开关

M 单元

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 750 800 1400 240
24 800 870 1400 260

断路器型 L(v)
额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 500 800 1400 180 M柜 PT 柜
24 520 870 1400 200

Product Catalogue 38
