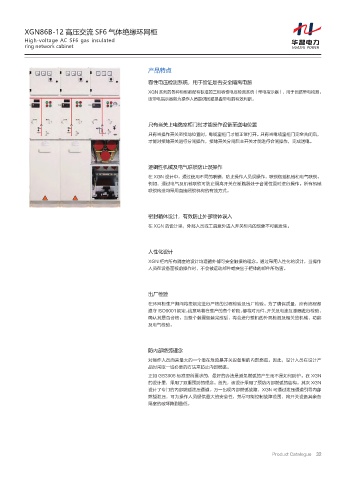

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

产品特点

容性电压检测系统，用于验证是否安全隔离电源
XGN 系列的各种柜型都配有标准的三相容性电压检测系统（带电指示器），用于回路带电检测。
该带电指示器能为操作人员提供回路是否带电的有效判断。

只有当关上电缆室柜门时才能操作设备至送电位置
只有当操作开关至接地位置时，电缆室柜门才能正常打开。只有当电缆室柜门完全关闭后，
才能对接地开关进行分闸操作，接地开关分闸后主开关才能进行合闸操作，完成送电。

逻辑性机械及电气联锁防止误操作

在 XGN 设计中，通过使用不同的联锁，防止操作人员误操作。联锁包括机械和电气联锁。
例如，通过电气及机械联锁可防止隔离开关在断路器处于合闸位置时进行操作。所有机械
联锁构造均采用直接闭锁机构的有效方式。

密封箱体设计，有效防止外部物体误入
在 XGN 的设计里，外部人员或工具意外进入开关柜内的现象不可能发生。

人性化设计

XGN 柜内所有隔室的设计均遵循外部可安全触摸的理念。通过采用人性化的设计，当操作
人员在设备面板前操作时，不会被运动部件或突出于柜体的部件所伤害。

出厂检验

在环网柜生产期间将按规定进行严格的过程检验及出厂检验。为了确保质量，所有流程都
遵守ISO9001规定。这意味着在生产的各个阶段，都将对元件、开关及电流互感器进行检验，
确认其是否合格。当整个装置组装完成后，将会进行整机的外观检测及相关的机械、功能
及电气检验。

防内部燃弧理念

对操作人员而言最大的一个潜在危险是开关设备里的内部燃弧。因此，设计人员在设计产
品时采取一切必要的方法来防止内部燃弧。
正如 GB3906 标准里所要求的，最好的办法是避免燃弧的产生而不是如何防护。在 XGN
的设计里，采用了双重预防的理念。首先，该设计采用了预防内部燃弧的结构。其次 XGN
设计了专门的内部燃弧泄压通道。万一出现内部燃弧故障，XGN 可通过泄压通道引导内部
燃弧泄压，可为操作人员提供最大的安全性，并尽可能控制故障范围，将开关设备其余各
隔室的破坏降到最低。
