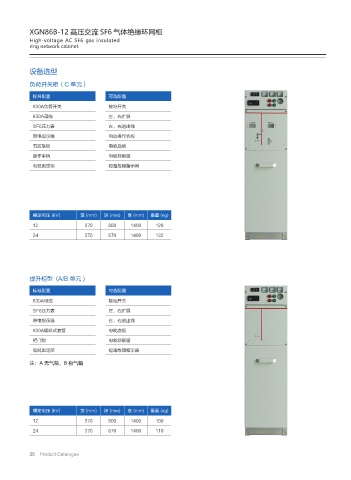

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

设备选型

负荷开关柜（C 单元）
标准配置 可选配置
630A负荷开关 接地开关
630A母线 左、右扩展

SF6压力表 左、右进出线
带电指示器 电动操作机构
五防联锁 电缆底板
操作手柄 电缆观察窗
电缆固定架 短路故障指示器

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 370 800 1400 120
24 370 870 1400 132

提升柜型 (A/B 单元 )

标准配置 可选配置
630A母线 接地开关
SF6压力表 左、右扩展
带电指示器 左、右进出线
630A螺纹式套管 电缆底板

柜门锁 电缆观察窗
电缆固定架 短路故障指示器
注：A 无气箱，B 有气箱

额定电压 (kV) 宽 (mm) 深 (mm) 高 (mm) 重量 (kg)
12 370 800 1400 100
24 370 870 1400 110
