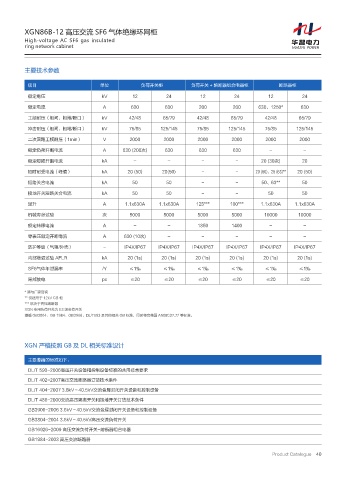

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

主要技术参数

项目 单位 负荷开关柜 负荷开关 + 熔断器组合电器柜 断路器柜
额定电压 kV 12 24 12 24 12 24
额定电流 A 630 630 200 200 630、1250* 630

工频耐压（相间、相地/断口） kV 42/48 65/79 42/48 65/79 42/48 65/79
冲击耐压（相间、相地/断口） kV 75/85 125/145 75/85 125/145 75/85 125/145
二次回路工频耐压（1min） V 2000 2000 2000 2000 2000 2000

额定负荷开断电流 A 630 (200次) 630 630 630 - -
额定短路开断电流 kA - - - - 20 (30次) 20
短时耐受电流（峰值） kA 20 (50) 20(50) - - 20 (50)、25 (63)** 20 (50)

短路关合电流 kA 50 50 - - 50、63** 50
接地开关短路关合电流 kA 50 50 - - 50 50
温升 A 1.1x630A 1.1x630A 125*** 100*** 1.1x630A 1.1x630A

机械寿命试验 次 5000 5000 5000 5000 10000 10000
额定转移电流 A - - 1850 1400 - -
零表压额定开断电流 A 630 (10次) - - - - -

防护等级（气箱/外壳） - IP4X/IP67 IP4X/IP67 IP4X/IP67 IP4X/IP67 IP4X/IP67 IP4X/IP67
内部燃弧试验 AFLR kA 20 (1s) 20 (1s) 20 (1s) 20 (1s) 20 (1s) 20 (1s)
SF6气体年泄漏率 /Y ≤1‰ ≤1‰ ≤1‰ ≤1‰ ≤1‰ ≤1‰

局部放电 pc ≤20 ≤20 ≤20 ≤20 ≤20 ≤20
* 请与厂家咨询
** 仅适用于 12kV CB 柜
*** 取决于高压熔断器
XGN 专用负荷开关为 E3 级负荷开关
遵循 GB3804、GB 1984、GB3906、DL/T593 及其他相关 GB 标准，同时符合美国 ANSIC37.72 等标准。

XGN 严格按照 GB 及 DL 相关标准设计

主要遵循的标准如下：
DL/T 593-2006高压开关设备和控制设备标准的共用技术要求
DL/T 402-2007高压交流断路器订货技术条件
DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备
DL/T 486-2000交流高压隔离开关和接地开关订货技术条件

GB3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB3804-2004 3.6kV～40.5kV高压交流负荷开关
GB16926-2009 高压交流负荷开关-熔断器组合电器
GB1984-2003 高压交流断路器
