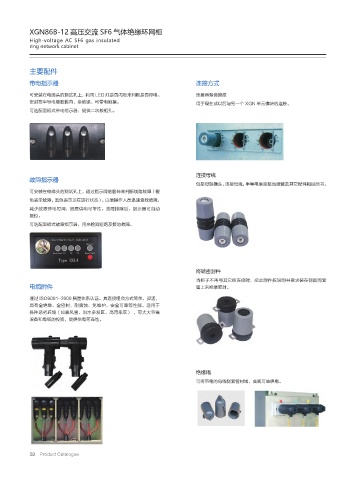

Page 50 - 重庆华智电力技术有限公司
P. 50
XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet
主要配件
带电指示器 连接方式
可安装在电缆头的测试孔上，利用 LED 灯是否闪烁来判断是否带电。 连接器型套管座
密封在半导电橡胶靴内，全绝缘、可带电触摸。 用于现在或以后与另一个 XGN 单元模块的连接。
可选配面板式带电指示器，提供二次核相孔。
连接母线
故障指示器
包括母联插头，连接母线，半导电表面接地弹簧及其它配件和说明书。
可安装在电缆头的测试孔上，通过指示牌的翻转来判断线路故障（橙
色表示故障，黑色表示正在运行状态），以便操作人员迅速查找故障，
减少故障停电时间，提高供电可靠性。故障排除后，指示器可自动
复位。
可选配面板式故障指示器，用来检测短路及接地故障。
终端密封件
当柜子不再与其它柜连接时，把此附件按说明书要求装在侧面的套
电缆附件 管上来绝缘密封。
通过 ISO9001-2000 质量体系认证。其连接组合方式简单、灵活，
具有全绝缘、全密封、耐腐蚀、免维护、安全可靠等性能。适用于
各种恶劣环境（如暴风雪、洪水多发区、高污染区） ，可大大节省
设备和电缆的投资，提供供电可靠性。
绝缘帽
可将带电的母线侧套管封堵，实现可靠供电。
39 Product Catalogue
