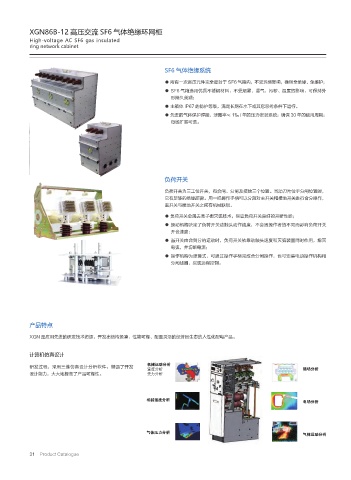

XGN86B-12 高压交流 SF6 气体绝缘环网柜
High-voltage AC SF6 gas insulated
ring network cabinet

SF6 气体绝缘系统

● 所有一次高压元件完全密封于 SF6 气箱内，不受环境影响，确保全绝缘、免维护；
● SF6 气箱选用优质不锈钢材料，不受烟雾、湿气，污秽、温度的影响，可保持外
形持久美观；
● 主箱体 IP67 的防护等级，满足长期在水下或其它恶劣条件下运行。
● 先进的气体保护焊接，泄露率≤ 1‰ / 年的压力密封系统；确保 30 年的使用周期；
母线扩展可选。

负荷开关
负荷开关为三工位开关，有合闸、分闸及接地三个位置。当动刀片位于分闸位置时，
它有足够的绝缘距离。用一把操作手柄可以分别对主开关和接地开关进行合分操作，
主开关与接地开关之间有机械联锁。
● 负荷开关金属去离子栅灭弧技术，保证负荷开关良好的开断性能；
● 操动机构决定了负荷开关动触头动作速度，不会因操作者的不同而影响负荷开关
开合速度；
● 当开关由合到分的运动时，负荷开关依靠动触头速度和灭弧装置同时作用，熄灭
电弧，并切断电流；
● 操作机构为弹簧式，可通过操作手柄完成合分闸操作，也可安装电动操作机构和
分闸线圈，实现远程控制。

产品特点

XGN 是应用先进的研发技术资源，开发出结构紧凑、性能可靠、配置灵活的经济且生态的人性化配电产品。

计算机仿真设计
研发过程，采用三维仿真设计分析软件，增强了开发 ఺೙ᤁҮѫౡ
ᤳऎѫౡ ᇒڣѫౡ
设计能力，大大地提高了产品可靠性。 ԩҦѫౡ

఺೙ुऎѫౡ ႂڣѫౡ

චͳԌҦѫౡ චͳᤁҮѫౡ
