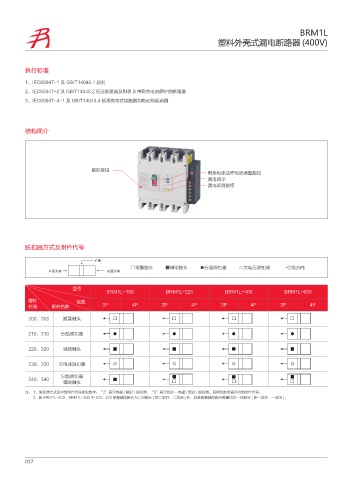

Page 66 - 保定华起电器设备有限公司(选型)

BRM1L
塑料外壳式漏电断路器 (400V)

执行标准

1、IEC60947-1 及 GB/T14048.1 总则
2、IEC60947-2 及 GB/T14048.2 低压断路器及附录 B 带剩余电流保护的断路器
3、IEC60947-4-1 及 GB/T14048.4 低压机电式接触器和电动机起动器

结构简介

脱扣按钮
剩余电流动作电流调整旋钮
漏电指示
漏电试验按钮

脱扣器方式及附件代号

□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 →引线方向

型号
BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630
附件 极数
代号 附件名称 3P 4P 3P 4P 3P 4P 3P 4P
208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器

分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 BRM1L-400、BRM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头 ( 即一常开、一常闭 )。

057
