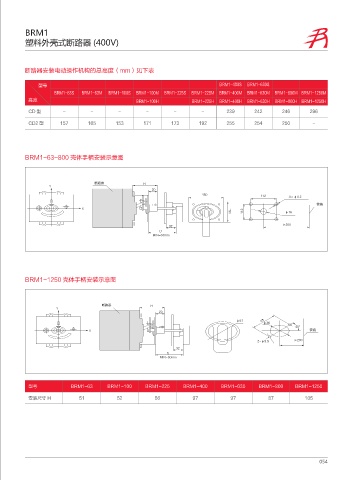

Page 63 - 保定华起电器设备有限公司(选型)

BRM1
塑料外壳式断路器 (400V)

断路器安装电动操作机构的总高度（mm）见下表

型号 BRM1-400S BRM1-630S
BRM1-63S BRM1-63M BRM1-100S BRM1-100M BRM1-225S BRM1-225M BRM1-400M BRM1-630M BRM1-800M BRM1-1250M
高度 BRM1-100H BRM1-225H BRM1-400H BRM1-630H BRM1-800H BRM1-1250H

CD 型 － － － － － － 239 242 246 296
CD2 型 157 165 153 171 173 192 255 254 250 -

BRM1-63~800 壳体手柄安装示意图

᫙䌛ஔ )
:

f·
䨜䨪
9
·

Ō

%
.*/ NN

BRM1-1250 壳体手柄安装示意图

᫙䌛ஔ )
:

· ·
c
9 䨜䨪
· Ō

%
.*/ NN

型号 BRM1-63 BRM1-100 BRM1-225 BRM1-400 BRM1-630 BRM1-800 BRM1-1250
安装尺寸 H 51 52 56 97 97 87 105

054
