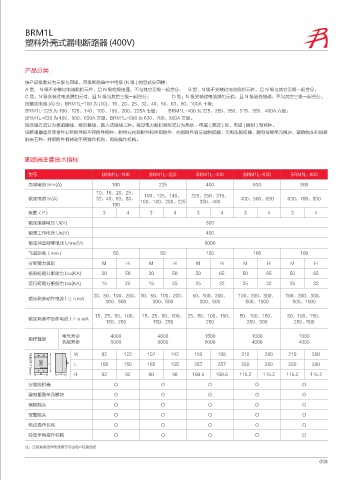

BRM1L
塑料外壳式漏电断路器 (400V)

产品分类

按产品级数分为三级与四级。四级断路器中中性级 (N 级 ) 的型式分四种：
A 型： N 级不安装过电流脱扣元件，且 N 级始终接通，不与其它三级一起合分； B 型：N 级不安装过电流脱扣元件，且 N 级与其它三级一起合分。
C 型：N 级安装过电流脱扣元件，且 N 级与其它三级一起合分； D 型：N 级安装过电流脱扣元件，且 N 级始终接通，不与其它三级一起合分。
按额定电流 (A) 分：BRM1L-100 为 (10)、16、20、25、32、40、50、63、80、100A 十级；
BRM1L-225 为 100、125、140、160、180、200、225A 七级； BRM1L-400 为 225、250、350、315、350、400A 六级；
BRM1L-630 为 400、500、630A 三级。BRM1L-800 为 630、700、800A 三级。
按连接方式分为板前接线、板后接线、插入式接线三种。按过电力脱扣器型式分为热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带拊件分带附件和不带附件两种：附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警
触头五种；外部附件有转动手柄操作机构、电动操作机构。

断路器主要技术指标

型号 BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630 BRM1L-800
壳架电流 Inm(A) 100 225 400 630 800
10、16、20、25、
100、125、140、
额定电流 In(A) 32、40、63、80、 160、180、200、225 225、250、315、 400、500、630 630、700、800
350、400
100
极数（P） 3 4 3 4 3 4 3 4 3 4
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400

额定冲击耐受电压 Uimp(V) 8000
飞弧距离（mm） 50 50 100 100 100
分断能力级别 M H M H M H M H M H
极限短路分断能力 Icu(KA) 30 50 30 50 50 65 50 65 50 65
运行短路分断能力 Ics(KA) 15 25 15 25 25 32 25 32 25 32

30、50、100、200、 30、50、100、200、 50、100、200、 100、200、300、 100、200、300、
额定剩余动作电流 I △ n mA
300、500 300、500 300、500 500、1000 500、1000
15、25、50、100、 15、25、50、100、 25、50、100、150、 50、100、150、 50、100、150、
额定剩余不动作电流 I △ n mA
150、250 150、250 250 250、500 250、500
电气寿命 4000 4000 1500 1000 1000
操作性能
机械寿命 8000 8000 5000 4000 4000
W 92 122 107 142 150 198 210 280 210 280
्ܰࡆࠩ NN - L 150 150 165 165 257 257 280 280 280 280
H 92 92 90 90 106.5 106.5 115.2 115.2 115.2 115.2
8 )
分励脱扣器 O O O O O
漏电报警单元模块 O O O O O

辅助触头 O O O O O
报警触头 O O O O O
电动操作机构 O O O O O
转动手柄操作机构 O O O O O

注：三挡剩余动作电流调节可由用户任意选定
