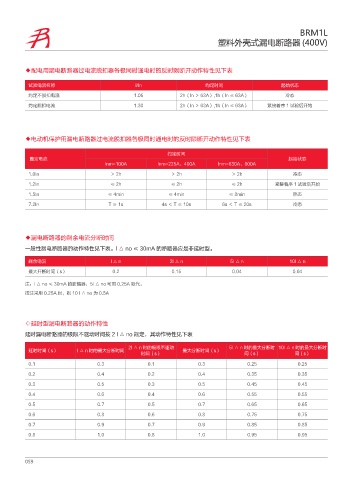

BRM1L
塑料外壳式漏电断路器 (400V)

◆配电用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性见下表

试验电流名称 I/In 约定时间 起始状态

约定不脱扣电流 1.05 2h（In ＞ 63A）,1h（In ≤ 63A） 冷态
约定脱扣电流 1.30 2h（In ＞ 63A）,1h（In ≤ 63A） 紧接着序 1 试验后开始

◆电动机保护用漏电断路器过电流脱扣器各极同时通电时的反时限断开动作特性见下表

约定时间
整定电流 起始状态
Inm=100A Inm=225A、400A Inm=630A、800A
1.0In ＞ 2h ＞ 2h ＞ 2h 冷态
1.2In ≤ 2h ≤ 2h ≤ 2h 紧接着序 1 试验后开始
1.5In ≤ 4min ≤ 4min ≤ 8min 热态
7.2In T≥1s 4s ＜T≤10s 6s ＜T≤20s 冷态

◆漏电断路器的剩余电流分断时间

一般性漏电断路器的动作特性见下表。I △ no ≤ 30mA 的断路器应是非延时型。
剩余电流 I△n 2I△n 5I△n 10I △ n

最大开断时间（s） 0.2 0.15 0.04 0.04
注：I △ no ≤ 30mA 的断路器，5I △ no 可用 0.25A 取代。
按注采用 0.25A 时，则 10 I △ no 为 0.5A

◇延时型漏电断路器的动作特性

延时漏电断路器的极限不驱动时间按 2 I △ no 规定，其动作特性见下表

2I △ n 时的极限不驱动 5I △ n 时的最大分断时 10I △ n 时的最大分断时
延时时间（s） I △ n 时的最大分断时间 最大分断时间（s）
时间（s） 间（s） 间（s）
0.1 0.3 0.1 0.3 0.25 0.25
0.2 0.4 0.2 0.4 0.35 0.35
0.3 0.5 0.3 0.5 0.45 0.45
0.4 0.6 0.4 0.6 0.55 0.55
0.5 0.7 0.5 0.7 0.65 0.65

0.6 0.8 0.6 0.8 0.75 0.75
0.7 0.9 0.7 0.9 0.85 0.85
0.8 1.0 0.8 1.0 0.95 0.95
