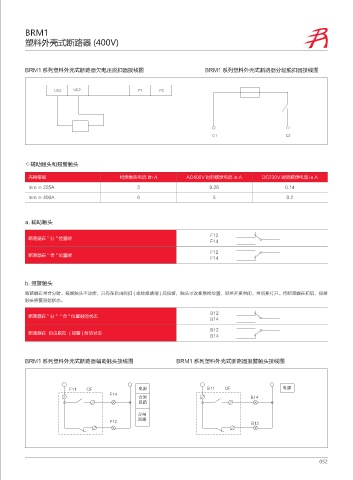

BRM1
塑料外壳式断路器 (400V)
BRM1 系列塑料外壳式断路器欠电压脱扣器接线图 BRM1 系列塑料外壳式断路器分励脱扣器接线图
6$ 6$ 1 1
$ $
◇辅助触头和报警触头
壳架等级 约定发热电流 Ith A AC400V 时的额定电流 Ie A DC230V 时的额定电流 Ie A
Inm ≤ 225A 3 0.26 0.14
Inm ≥ 400A 6 3 0.2
a. 辅助触头
F12
断路器在 " 分 " 位置时
F14
F12
断路器在 " 合 " 位置时
F14
b. 报警触头
断路器正常合分时、报警触头不动作，只有在自由脱扣 ( 或故障跳闸 ) 后报警，触头才改变原始位置，即常开变常闭、常闭变打开。待断路器在扣后，报警
触头恢复原始状态。
B12
断路器在 " 分 " " 合 " 位置时的状态
B14
B12
断路器在 自由脱扣 ( 报警 ) 时的状态
B14
BRM1 系列塑料外壳式断路器辅助触头接线图 BRM1 系列塑料外壳式断路器报警触头接线图
