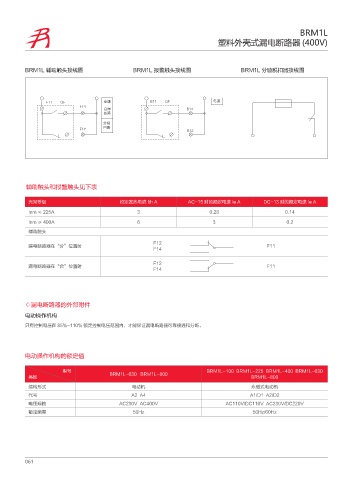

Page 70 - 保定华起电器设备有限公司(选型)

BRM1L
塑料外壳式漏电断路器 (400V)

BRM1L 辅助触头接线图 BRM1L 报警触头接线图 BRM1L 分励脱扣器接线图

' 2' ⩡⎼ # 2' ⩡⎼
'
ऴ䬤 #
ఊ䌛
ܲ䬤
ఊ䌛
'
#

辅助触头和报警触头见下表

壳架等级 约定发热电流 Ith A AC-15 时的额定电流 Ie A DC-13 时的额定电流 Ie A
Inm ≤ 225A 3 0.28 0.14
Inm ≥ 400A 6 3 0.2
辅助触头

F12
漏电断路器在“分”位置时 F11
F14
F12
漏电断路器在“合”位置时 F11
F14

◇漏电断路器的外部附件

电动操作机构
只有控制电压在 85%~110% 额定控制电压范围内，才能保证漏电断路器可靠接通和分断。

电动操作机构的额定值

型号 BRM1L-100 BRM1L-225 BRM1L-400 BRM1L-630
类别 BRM1L-630 BRM1L-800 BRM1L-800
结构形式 电动机 永磁式电动机
代号 A2 A4 A1/D1 A2/D2
电压规格 AC230V AC400V AC110V/DC110V AC230V/DC220V
额定频率 50Hz 50Hz/60Hz

061
