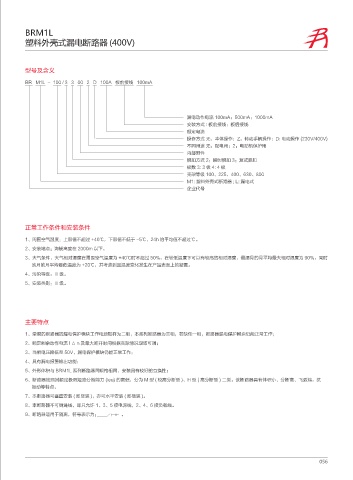

BRM1L
塑料外壳式漏电断路器 (400V)

型号及含义

BR M1L - 100 / 3 3 00 2 D 100A 板前接线 100mA

漏电动作电流 100mA；500mA；1000mA
安装方式 : 板前接线；板后接线
额定电流
操作方式 无：本体操作；Z：转动手柄操作；D: 电动操作 (230V/400V)
不同用途 无：配电用；2：电动机保护用
内部附件
脱扣方式 2：瞬时脱扣 3：复式脱扣
极数 3: 3 极 4: 4 极
壳架等级 100、225、400、630、800
M1: 塑料外壳式断路器 ; L: 漏电式
企业代号

正常工作条件和安装条件

1、周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 的平均值不超过℃。
2、安装地点：海拔高度在 2000m 以下。
3、大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90%，同时
该月的月平均最低温度为 +20℃，并考虑到因温度变化发生在产品表面上的凝露。
4、污染等级：III 级。
5、安装类别：III 级。

主要特点

1、常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
2、额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
3、当相电压降低至 50V，漏电保护模块仍能正常工作；
4、具有漏电报警输出功能；
5、外形体积与 BRM1L 系列断路器同规格相同，安装具有较好的互换性；
6、断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端，抗
振动等特点。
7、本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
8、本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
9、断路器适用于隔离，符号表示为： 。
