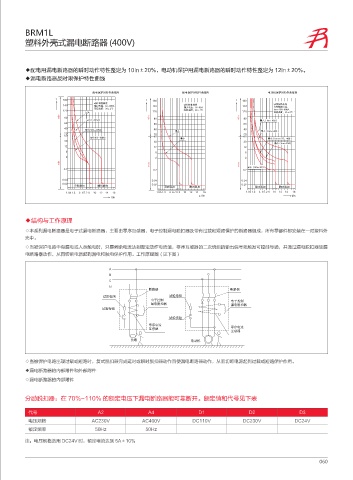

BRM1L
塑料外壳式漏电断路器 (400V)

◆配电用漏电断路器的瞬时动作特性整定为 10In±20%，电动机保护用漏电断路器的瞬时动作特性整定为 12In±20%。
◆漏电断路器反时限保护特性曲线

䙹⩡ԉ័⩔➥ᕓᰞ㏫ప 䙹⩡ԉ័⩔➥ᕓᰞ㏫ప ⩡ߔᱦԉ័⩔➥ᕓᰞ㏫ప
U U U
ߔ҈➥ᕓᰞ㏫ ߔ҈➥ᕓᰞ㏫
䷉჆⩡≭喝 _ " ߔ҈➥ᕓᰞ㏫ ฟ᳢䷉჆⩡≭喝
⣛ද⍕Ꮢ喝 d č ䷉჆⩡≭喝 _ " *ON _ "
⣛ද⍕Ꮢ喝 d č
ᰬ๓ ⣛ද⍕Ꮢ喝 d č
N*O N*O N*O
ᰬᄻ 喡 " ᰬ๓喋*ON 喌

ᰬᄻ "
ᰬ๓ ᰬ๓喋*ONŋ 喌

ᰬᄻ " ᰬᄻ ᰬᄻ喋*ONŋ ȟ 喌

ᰬᄻ喋*ON 喌

N*O N*O N*O
ᰬᄻ喋*ON 喌

ᐢᬢ㙝ត Ⳙᬢ㙝ត ᐢᬢ㙝ត Ⳙᬢ㙝ត ᐢᬢ㙝ត Ⳙᬢ㙝ត

* *O * *O
* *O
◆结构与工作原理
◇本系列漏电断路器是电子式漏电断路器，主要由零序互感器、电子控制漏电脱扣器及带有过载和短路保护的断路器组成，所有零部件都安装在一对塑料外
壳中。
◇当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序互感器的二次绕组的输出信号就触发可控硅导通，并通过漏电脱扣器使漏
电断路器动作，从而切断电源起到漏电和触电保护作用。工作原理图（见下图）

"
#
$
/
᫙䌛ஔ ᫙䌛ஔ
䄁侸⩡䭧 䄁侸⩡䭧
⩡ၼᣓݢ ⩡ၼᣓݢ
␻⩡㙝តஔ ␻⩡㙝តஔ
䄁侸ᠵ䧚
䄁侸ᠵ䧚
䰢Ꮋ⩡≭
ξᙋஔ 䰢Ꮋ⩡≭
ξᙋஔ
䉋䒩 ⩡ߔᱦ

◇当被保护电路出现过载或短路时，复式脱扣器完成延时或瞬时脱扣器动作而使漏电断路器动作，从而切断电源起到过载或短路保护作用。
◆漏电断路器的内部附件和外部附件
◇漏电断路器的内部附件

分励脱扣器：在 70%~110% 的额定电压下漏电断路器能可靠断开。额定值和代号见下表

代号 A2 A4 D1 D2 D3
电压规格 AC230V AC400V DC110V DC230V DC24V
额定频率 50Hz 50Hz
注：电压规格选用 DC24V 时，额定电流达到 5A±10%

060
