BRHD11-13 系列
刀开关（1140V）

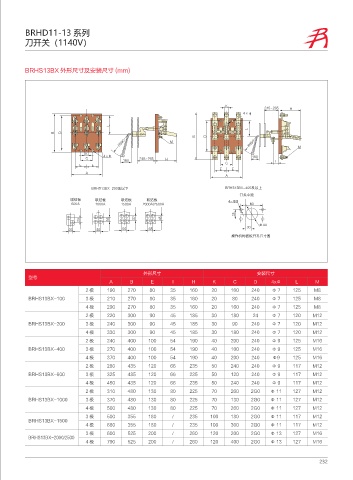

BRHS13BX 外形尺寸及安装尺寸 (mm)

,
_ )
f·
-
-
# %
# %
3 . 3 .
, fŸ
$ _ )
*
& & $
& &
"
"
#3)4 #9 ࣶБ̷ #3)4 #9 ࣶБ̶
ᐬڟ͙㏫
㖀㏿Ძ 㖀㏿Ძ 㖀㏿Ძ 㖀㏿Ძ Ÿ
" " " " "

Ÿ

᧹҈ᱦᲰ䲎Ძᐬႀᅦᄤప

外形尺寸 安装尺寸
型号
A B E I H K C D 4xΦ L M
2极 190 270 80 35 160 20 160 240 Φ 7 125 M8
BRHS13BX-100 3 极 210 270 80 35 160 20 80 240 Φ 7 125 M8
4极 290 270 80 35 160 20 160 240 Φ 7 125 M8
2极 220 300 90 45 185 30 180 24 Φ 7 120 M12
BRHS13BX-200 3 极 240 300 90 45 185 30 90 240 Φ 7 120 M12
4极 330 300 90 45 185 30 180 240 Φ 7 120 M12
2极 240 400 100 54 190 40 200 240 Φ 9 125 M16
BRHS13BX-400 3 极 270 400 100 54 190 40 100 240 Φ 9 125 M16
4极 370 400 100 54 190 40 200 240 Φ9 125 M16
2极 280 435 120 66 235 50 240 240 Φ 9 117 M12
BRHS13BX-600 3 极 325 435 120 66 235 50 120 240 Φ 9 117 M12
4极 450 435 120 66 235 50 240 240 Φ 9 117 M12
2极 310 480 130 80 225 70 260 2G0 Φ 11 127 M12
BRHS13BX-1000 3 极 370 480 130 80 225 70 130 2G0 Φ 11 127 M12
4极 500 480 130 80 225 70 260 2G0 Φ 11 127 M12
3 极 500 355 180 / 235 100 180 2G0 Φ 11 117 M12
BRHS13BX-1500
4极 680 355 180 / 235 100 360 2G0 Φ 11 117 M12
3 极 600 525 200 / 260 120 200 2G0 Φ 13 127 M16
BRHS13BX-2000/2500
4极 790 525 200 / 260 120 400 2G0 Φ 13 127 M16

232
