Page 236 - 保定华起电器设备有限公司(选型)
P. 236
BRHD11-13 系列
刀开关（1140V）

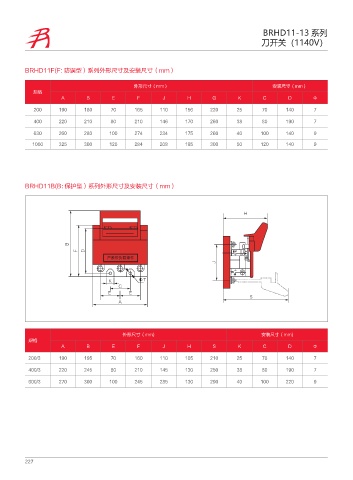

BRHD11F(F: 防误型）系列外形尺寸及安装尺寸（mm）
外形尺寸（mm） 安装尺寸（mm）
规格
A B E F J H G K C D Φ
200 190 180 70 165 110 156 220 25 70 140 7
400 220 210 80 210 146 170 260 38 80 190 7
630 260 280 100 274 234 175 260 40 100 140 9
1000 325 300 120 284 208 195 300 50 120 140 9
BRHD11B(B: 保护型）系列外形尺寸及安装尺寸（mm）
)
#
' %
͑⺭ፒ䉋䒩᧹҈
+
,
$
& &
4
"
外形尺寸（mm) 安装尺寸（mm)
规格
A B E F J H S K C D Φ
200/3 190 195 70 160 110 105 210 25 70 140 7
400/3 220 245 80 210 145 130 250 38 80 190 7
600/3 270 300 100 245 285 130 290 40 100 220 9
227
