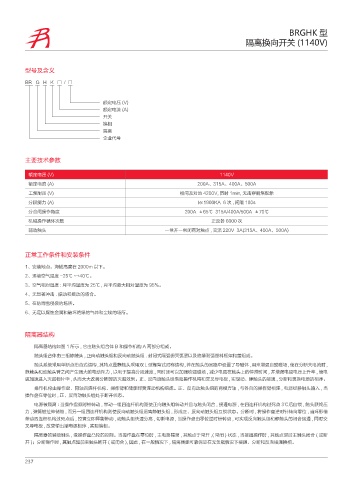

BRGHK 型
隔离换向开关 (1140V)

型号及含义

BR G H K □ / □

额定电压 (V)
额定电流 (A)
开关
换相
隔离
企业代号

主要技术参数

额定电压 (V) 1140V
额定电流 (A) 200A、315A、400A、500A
工频耐压 (V) 相间及对地 4200V, 历时 1min, 无击穿删烙现象
分段能力 (A) Ie:1900KA 6 次 , 间隔 180s
分合闸操作角度 200A ±65℃ 315A/400A/500A ±70℃
机械操作循环次数 正反各 6000 次
辅助触头 一常开一常闭两对触点 , 交流 220V 3A(315A、400A、500A)

正常工作条件和安装条件

1、安装地点：海拔高度在 2000m 以下。
2、环境空气湿度 -25℃ ~+40℃。
3、空气相对湿度 : 月平均温度为 25℃ , 月平均最大相对湿度为 95%。
4、无显著冲击 . 振动和摇动的场合。
5、在防雨雪侵袭的场所。
6、无足以腐蚀金属和破坏绝缘的气体和尘埃的场所。

隔离器结构
隔离器结构如图 1 所示 , 它由触头组合体 B 和操作机构 A 两部分组成。
触头组合体由三相静触头 , 正向动触头组和反向动触头组 . 封闭式隔弧栅灭弧罩以及绝缘耐弧塑料框架和盖组成。
触头系统采用单断点拍合式结构 , 其特点是静触头采用双 L 型靠背式对称结构 , 并在触头的回路中设置了导磁体 , 用来增强自励磁场 , 使在分断大电流时 ,
静触头和动触头臂之间产生强大的电动斥力 , 以利于提高分段速度 , 同时还可以加强吹弧磁场 , 减少电弧在触头上的停滞时间 , 并增强电弧电压上升率 , 使电
弧加速进入灭弧栅片中 , 从而大大改善分断时的灭弧效果。正、反向动触头组借助操作机构和交叉导电板 , 实现动、静触头的接通 , 分断和更换电源的相序。
操作机构由操作盘、同轴四连杆机构、操作臂和储能弹簧连动机构组成。正、反向动触头组的两根方轴 , 与各自的操作臂相连 , 电源经静触头输入 , 当
操作盘在零位时 , 正、反向动触头组处于断开状态。
电源被隔离 : 当操作盘顺时针转动 , 带动一组四连杆机构驱使正向触头组转动并且与触头闭合 , 接通电源 , 在四连杆机构过死点 3℃后自锁 , 触头获终压
力 , 弹簧被拉伸储能 , 而另一组四连杆机构则使反向动触头组远离静触头组 , 形成正、反向动触头组互锁状态。分断时 , 将操作盘逆时针转向零位 , 当环形槽
带动四连杆机构过死点后 , 拉簧立即释能带动 , 动触头组快速分离 , 切断电源 , 当操作盘由零位逆时针转动 , 可实现反向触头组和静触头的闭合接通 , 同时交
叉导电板 , 改变输出端电源相序 , 实现换相。
隔离器的辅助触头 , 受操作盘凸轮的控制。当操作盘在零位时 , 主电路隔离 , 其触点于常开 ,( 常闭 ) 状态 , 当接通操作时 , 其触点滞后主触头闭合 ( 或断
开 )；分断操作时 , 其触点超前主触头断开 ( 或闭合 ), 因此 , 在一般情况下 , 隔离器能可靠保证在无负载情况下接通、分断和反向接通换相。
