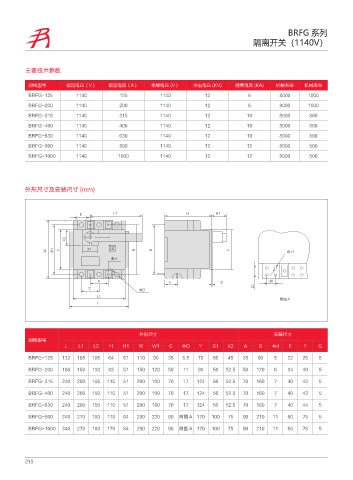

BRFG 系列
隔离开关（1140V）

主要技术参数

规格型号 额定电压（V） 额定电流（A） 绝缘电压 (V） 冲击电压 (KV) 耐受电流 (KA) 机械寿命 机械寿命

BRFG-125 1140 125 1140 12 6 8000 1000
BRFG-200 1140 200 1140 12 6 8000 1000
BRFG-315 1140 315 1140 12 10 8000 800
BRFG-400 1140 400 1140 12 10 8000 800
BRFG-630 1140 630 1140 12 10 8000 800
BRFG-800 1140 800 1140 12 12 8000 500
BRFG-1000 1140 1000 1140 12 12 8000 500

外形尺寸及安装尺寸 (mm)

& - ) )

9
8 8 : 9 # # : Ð
ÐE

" ' (
$
Ð%
-
䭰ప喤
-

外形尺寸 安装尺寸
规格型号
L L1 L2 H H1 W W1 C ΦD Y X1 X2 A B Φd E F G

BRFG-125 132 105 105 64 51 110 90 35 8.5 70 56 45 35 90 5 22 25 5
BRFG-200 180 150 130 93 51 150 120 50 11 90 56 52.5 50 120 6 34 40 5

BRFG-315 240 200 150 110 51 200 160 70 17 124 56 52.5 70 160 7 40 43 5
BRFG-400 240 200 150 110 51 200 160 70 17 124 56 52.5 70 160 7 40 43 5

BRFG-630 240 200 150 110 51 200 160 70 17 124 56 52.5 70 160 7 40 44 5
BRFG-800 340 270 180 179 64 290 220 90 附图 A 170 100 75 90 210 11 60 75 5

BRFG-1000 340 270 180 179 64 290 220 90 附图 A 170 100 75 90 210 11 60 75 5
