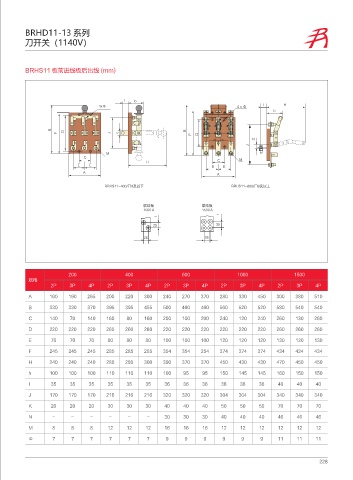

BRHD11-13 系列
刀开关（1140V）

BRHS11 板前进线板后出线 (mm)

* C
YŸ fŸ * )
C

# % #
' + ,
' %
/
+
.
$ .
) $
& & & &
"
"
#3)4 ȋ ࣶБ̷ #3)4 ȋ ࣶБ̶

㖀㏿Ძ 㖀㏿Ძ
喤 喤
*
*

200 400 600 1000 1500
规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
A 160 190 265 200 220 300 240 270 370 280 330 450 300 380 510
B 330 330 370 395 395 455 500 460 460 560 520 520 580 540 540
C 140 70 140 160 80 160 200 100 200 240 120 240 260 130 260

D 220 220 220 260 260 260 220 220 220 220 220 220 260 260 260
E 70 70 70 80 80 80 100 100 100 120 120 120 130 130 130
F 245 245 245 285 285 285 354 354 354 374 374 374 434 434 434

H 240 240 240 280 280 300 390 370 370 450 430 430 470 450 450
h 100 100 100 110 110 110 100 95 95 150 145 145 160 150 150
I 35 35 35 35 35 35 36 36 36 36 36 36 40 40 40

J 170 170 170 216 216 216 320 320 320 304 304 304 340 340 340
K 20 20 20 30 30 30 40 40 40 50 50 50 70 70 70
N - - - - - - 30 30 30 40 40 40 46 46 46

M 8 8 8 12 12 12 16 16 16 12 12 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 11 11 11
