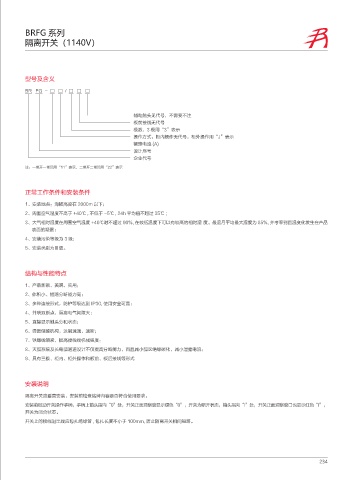

BRFG 系列
隔离开关（1140V）

型号及含义

BR FG - □ □ / □ □ □

辅助触头见代号，不需要不注
板前接线无代号
极数，3 极用“3”表示
操作方式，柜内操作无代号，柜外操作用“J”表示
额定电流 (A)
设计序号
企业代号
注：一常开一常闭用“11”表示，二常开二常闭用“22”表示

正常工作条件和安装条件
1、安装地点：海拔高度在 2000m 以下；
2、周围空气湿度不高于 +40℃ , 不低于 -5℃ , 24h 平均值不超过 35℃ ;
3、大气相对湿度在周围空气温度 +40℃时不超过 90%, 在较低温度下可以有较高的相对湿 度。最湿月平均最大湿度为 85%, 并考率到回温变化发生在产品
表面的凝露；
4、安装污染等级为 3 级；
5、安装类别为Ⅲ级。

结构与性能特点

1、产品新颖、美观、实用；
2、体积小、短路分断能力高；
3、多种连接形式，防护等级达到 IP30, 使用安全可靠；
4、并联双断点，隔离电气间隙大；
5、直接显示触头分和状态；
6、弹簧储能机构，达到速通、速断；
7、铁螺线锁紧，提高接线端机械强度：
8、灭弧系统及长电弧通道设计不仅提高分断能力，而且减小弧区绝缘碳化，减小泄露电流；
9、具有三极、柜内、柜外操作和板前、板后接线等形式

安装说明

隔离开关应垂直安装，安装前检查铭牌内容是否符合使用要求。
安装前板动开关操作手柄，手柄上箭头指向“0”处，开关正面观察窗显示绿色“0”，开关为断开状态，箱头指向“I”处，开关正面观察窗口也显示红色“I”，
开关为闭合状态。
开关上的接线进出端应包扎绝缘管 , 包扎长度不小于 100mm, 防止隔离开关相间短路。
