BRHD11-13 系列
刀开关（1140V）

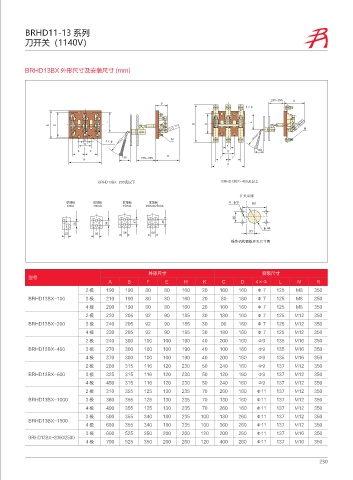

BRHD13BX 外形尺寸及安装尺寸 (mm)
_ )
'
f·
- -
# % # %
.
3
, f· 3 .
$
,
& & $
_ ) & &
"
"
#3)% #9 ࣶБ̷ #3)% #9 ࣶБ̶
ᐬڟ͙㏫
㖀㏿Ძ 㖀㏿Ძ 㖀㏿Ძ 㖀㏿Ძ ·
" " " " "
·
᧹҈ᱦᲰ䲎Ძᐬႀᅦᄤప
外形尺寸 安装尺寸
型号
A B F E H K C D 4×Φ L M R
2极 190 190 80 80 160 20 160 160 Φ 7 125 M8 350
BRHD13BX-100 3极 210 190 80 80 160 20 80 160 Φ 7 125 M8 350
4极 290 190 80 80 160 20 160 160 Φ 7 125 M8 350
2极 220 205 92 90 185 30 180 160 Φ 7 125 M12 350
BRHD13BX-200 3极 240 205 92 90 185 30 90 160 Φ 7 125 M12 350
4极 330 205 92 90 185 30 180 160 Φ 7 125 M12 350
2极 240 300 100 100 190 40 200 160 Φ9 135 M16 350
BRHD13BX-400 3极 270 300 100 100 190 40 100 160 Φ9 135 M16 350
4极 370 300 100 100 190 40 200 160 Φ9 135 M16 350
2极 280 315 116 120 230 50 240 160 Φ9 137 M12 350
BRHD13BX-600 3极 325 315 116 120 230 50 120 160 Φ9 137 M12 350
4极 450 315 116 120 230 50 240 160 Φ9 137 M12 350
2极 310 355 125 130 235 70 260 160 Φ11 137 M12 350
BRHD13BX-1000 3极 360 355 125 130 235 70 130 160 Φ11 137 M12 350
4极 490 355 125 130 235 70 260 160 Φ11 137 M12 350
3极 500 355 340 180 235 100 180 260 Φ11 137 M12 350
BRHD13BX-1500
4极 680 355 340 180 235 100 360 260 Φ11 137 M12 350
3极 600 525 350 200 260 120 200 260 Φ11 137 M16 350
BRHD13BX-2000/2500
4极 790 525 350 200 260 120 400 260 Φ11 137 M16 350
